Sangdo-dong Triangle House

사진작가 이한울_나르실리온 포토그래피

맥락과 조건
상도동 아파트 단지 건너 25미터 도로변에 접한 삼각형 모양의 필지이다. 83제곱미터 정도의 크기로 보행이 많은 도로변으로 1,2층에 임대형 근린생활시설, 3,4층 및 다락은 주인주택으로 구성되는 프로그램이다. 좁은 협소주택으로 길과 연계된 상업적 공간과 상층부 거주공간의 건축적 구성이 중요한 조건이다.

도시필지의 형태성
필지의 형상인 삼각형은 그대로 건축 형태화된다. 여기에 저층부 상업 기능인 주차와 진입계단, 상층부 주거 기능인 테라스 등이 삼각형 형상을 변화시키는 방식으로 작동한다. 인위적인 입면구성이 아니라 건축 기능의 공간적 모습이 그대로 표출되고 있는 것이다. 이 같은 풍부한 이미지의 건축적 형태는 부정형의 자투리 도시필지가 가진 부정적 이미지를 도시에 활력을 불어넣는 긍정적 이미지로 전환시켜준다. 이정표로서 도시환경과 상호작용하게 되는 것이다.

도시가로의 중첩성
좁은 필지의 진입동선은 가로에 면한 계단이 유일하다. 우리는 저층부 상업공간과 상층부 거주공간의 사용자가 공유하는 계단 동선이면서 도시가로와 연계된 다양한 연출의 역할을 할 수 있는 계단이 되고자 계획했다. 보행로와 이어진 계단은 1,2층 내부공간과 중첩되면서 다중적인 경계성을 드러낸다. 여기에 더해 수직 루버의 그라데이션 되는 시각적 효과는 중첩된 도시이미지로 건축의 깊이감과 다중적 연출을 더해주고 있다. 익명의 오가는 사람과 건축의 사용자 간의 상호작용하는 경계적 계단은 도시가로의 작은 표상이 되고 있다.

협소주거의 거주성
상층부 2개층과 다락은 좁은 단위면적의 적층으로 이루어져 있다. 여기서 우리는 수직계단과 층층 테라스의 구성 전략으로 주거공간의 거주성을 확보하고 있다. 2층 현관을 통해 일자 계단을 오르면 3,4층과 다락으로 이어지는 수직계단이 오브제로 연출되고 있다. 천창을 통해 내려오는 빛과 함께 계단은 좁은 면적 속에서 시각적 공간적 역할을 동시에 하고 있다. 이와 함께 3층 거실 테라스와 4층 중앙 테라스, 그리고 옥상 테라스와 연계되면서 좁은 공간은 수직 수평적으로 확장되는 효과를 만들게 된다. 여기서 삶의 공간은 더 이상 내부에만 한정되지 않고 주변 환경으로 확장되는 경험으로 더욱 풍부한 일상을 만들게 된다.

사진작가 이한울_나르실리온 포토그래피

Context and condition
It is a triangular-shaped plot on the roadside 25 meters across from the apartment complex in Sangdo-dong. With a size of about 83m² and many pedestrians, it is a program consisting of a residential neighborhood facility on the first and second floors, as well as the client’s house on the third and fourth floors and attic. The architectural composition of the commercial space connected with the road and the upper floor residential space is important condition for this narrow house.

Configuration of urban plot

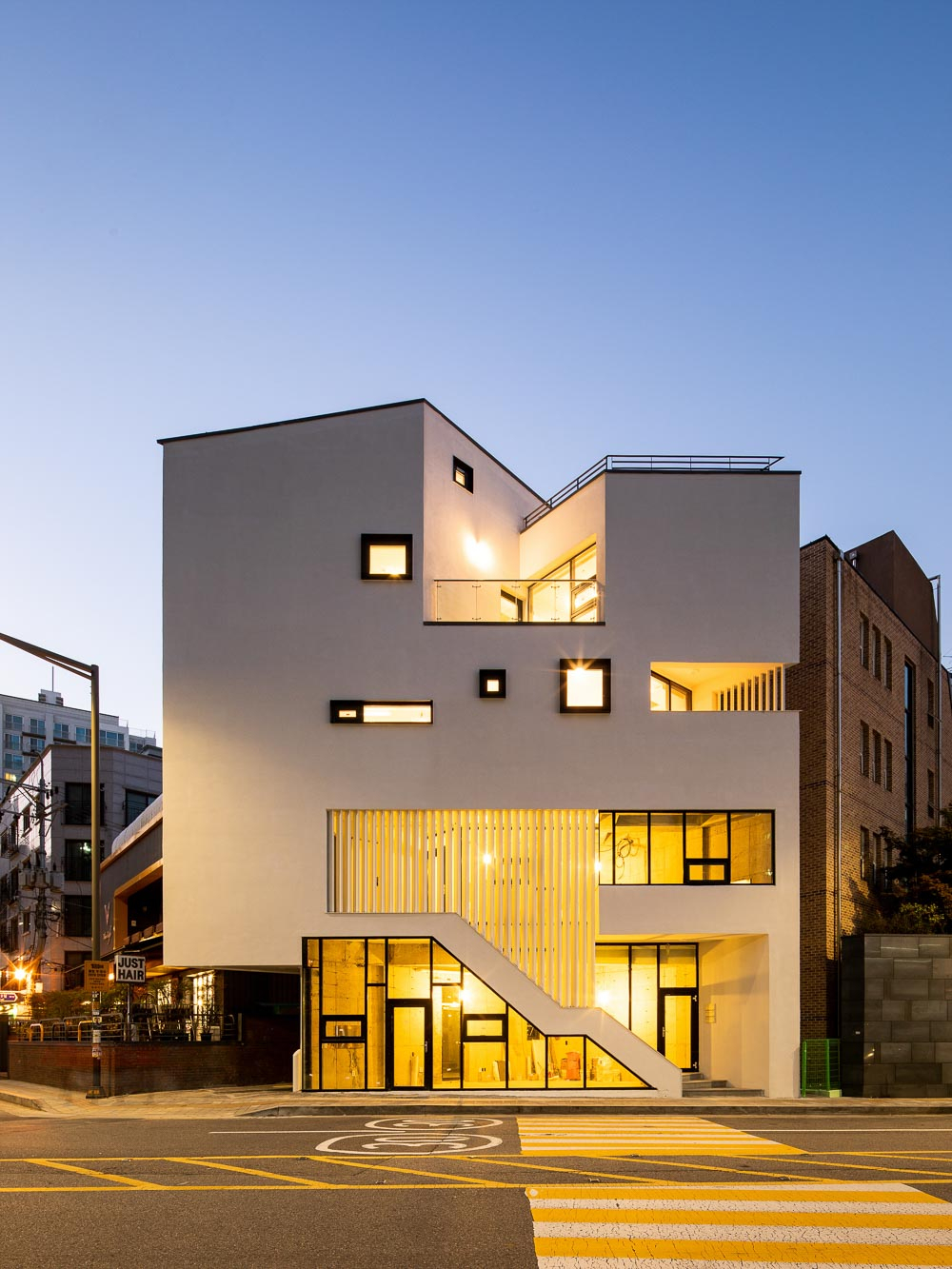

The triangle, which is the shape of the plot, is converted into an architectural form as it is. In addition, lower-floor commercial functions such as parking and entry stairs, and upper-floor residential functions such as terraces are operated by changing the shape of triangle. It is not an artificial elevation composition, but the spatial feature of architectural function is expressed as it is. The architectural form of such a varied image transforms the negative image of a little piece of irregular urban land into a positive image that energizes the city. It is a milestone that interacts with urban environment.

Overlap of urban street

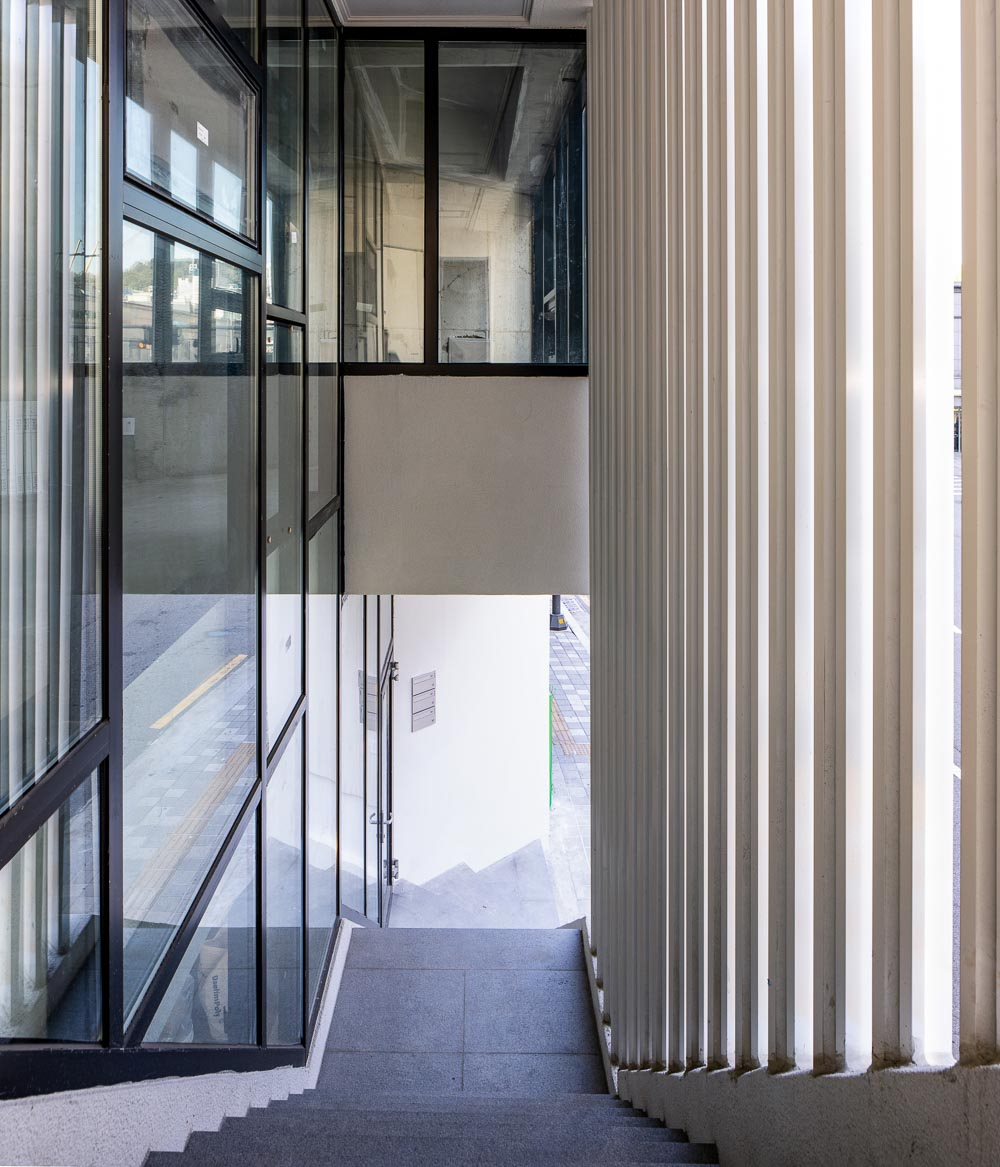

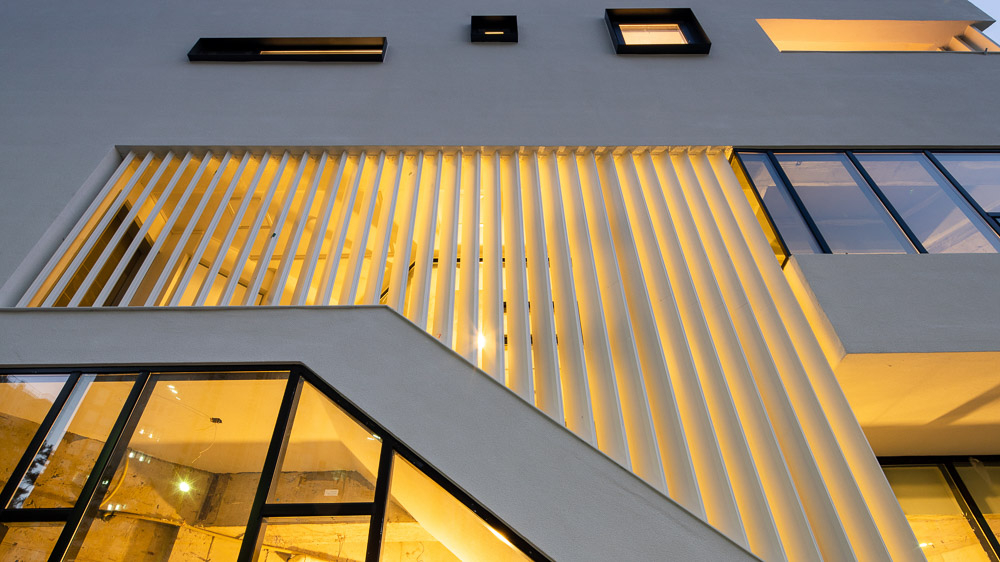

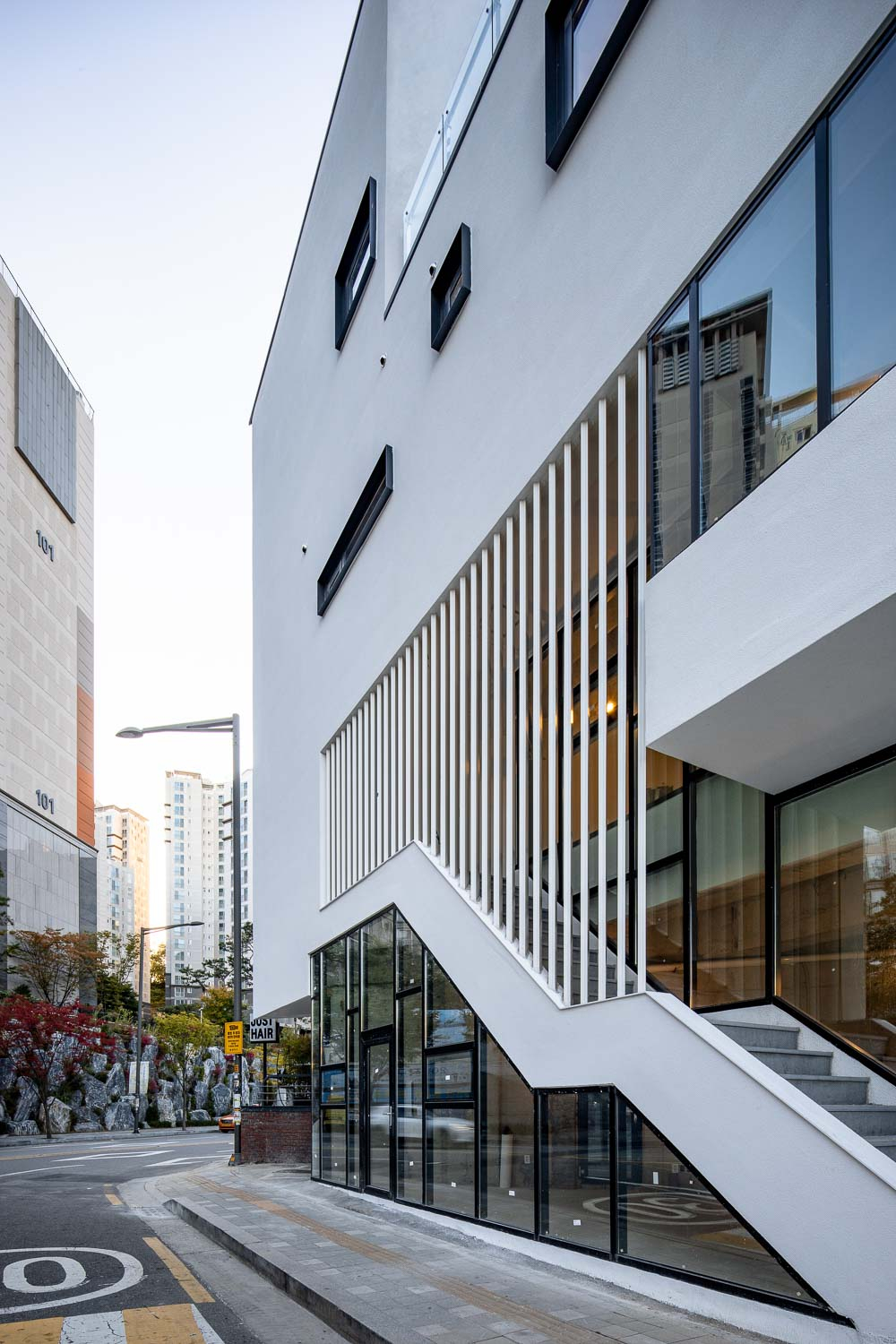

The only entrance flow of the narrow site is the staircase facing the street. We planned to make a stairway that can be shared by the users of lower-floor commercial space and upper-floor residential space, and that can serve as diverse directing connected with the urban street. The stairway leading to the walkway overlaps with the inner space of the first and second floors, revealing multiple boundaries. In addition to this, the gradational visual effect of the vertical louver adds a sense of depth and multi-directing of architecture with an overlapped city image. The interactive boundary stairway between anonymous travelers and the users of the building is becoming a small representation of the urban street.

Residence of narrow housing

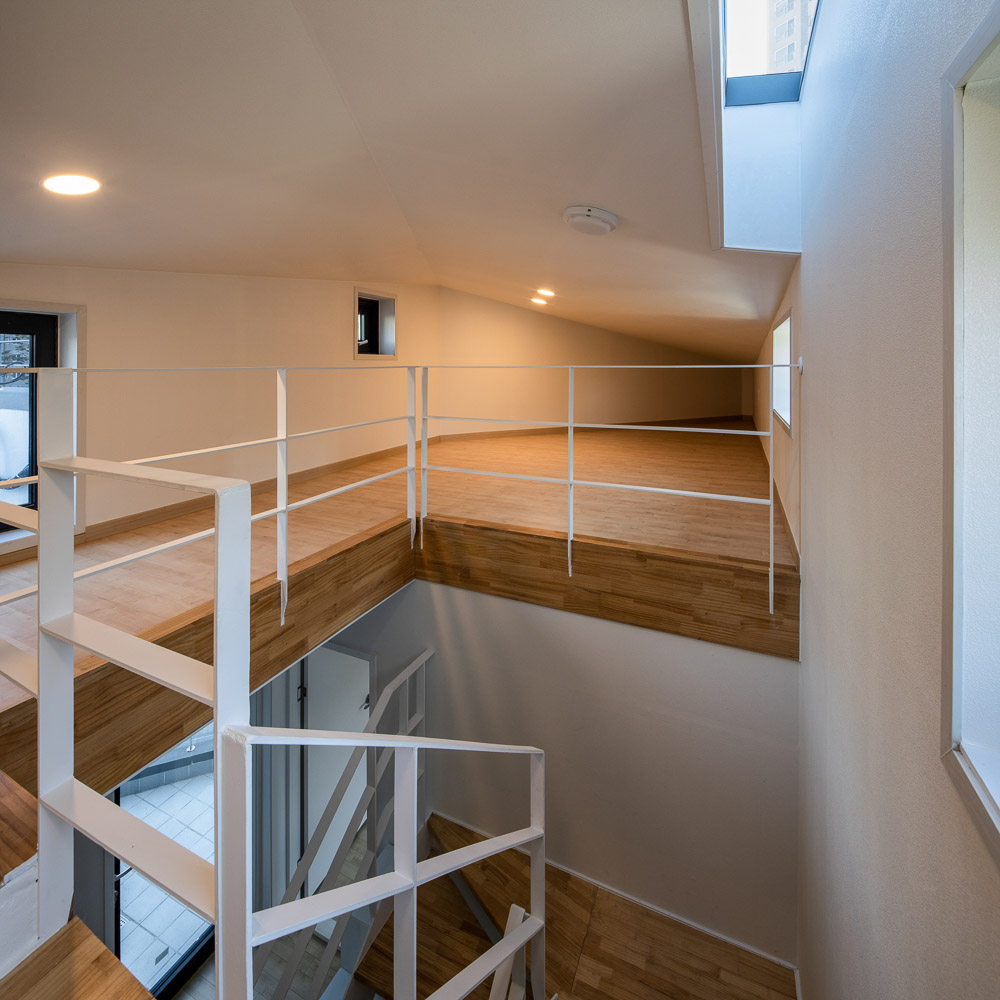

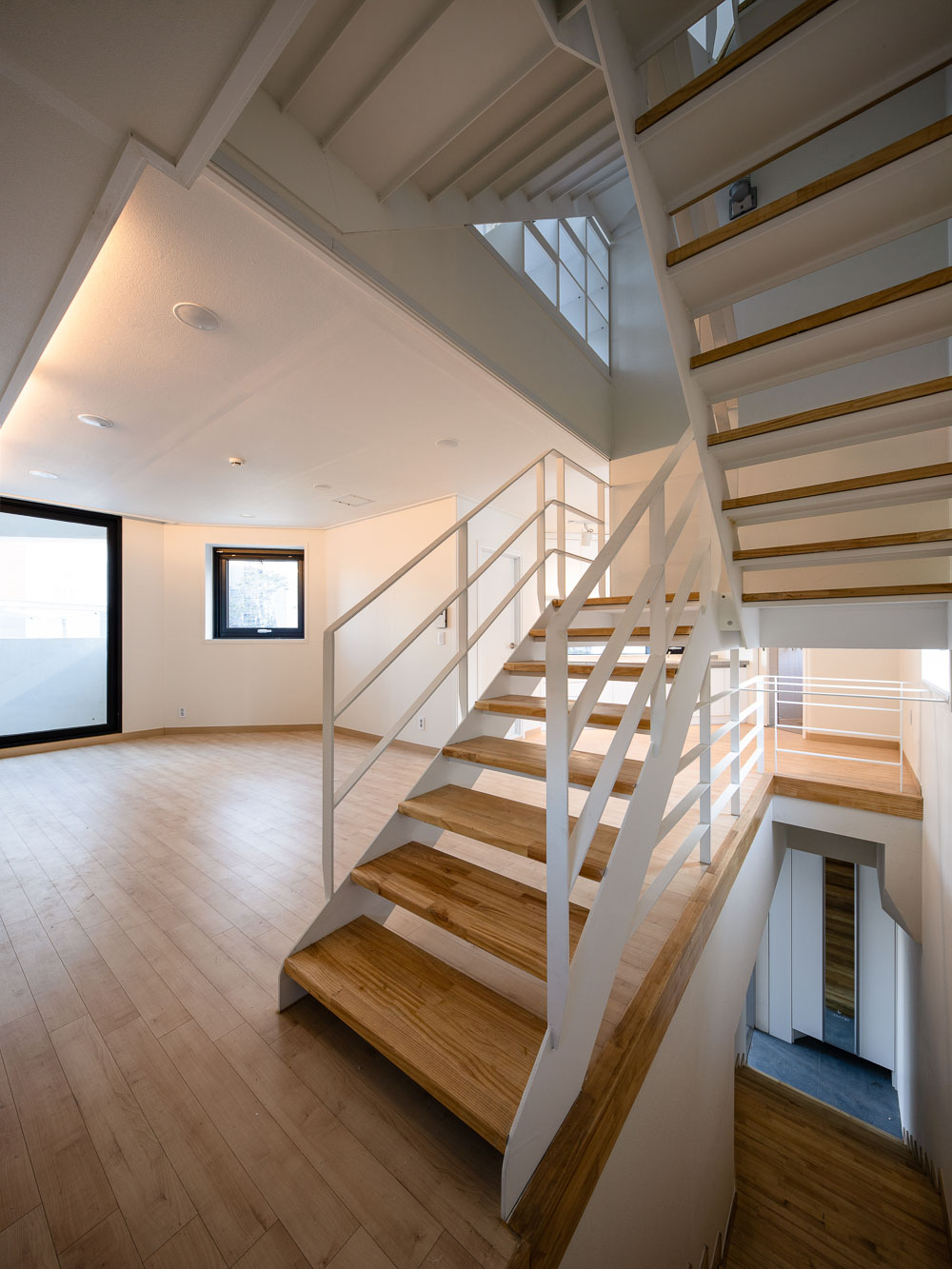

The upper two floors and the loft consist of a stack of narrow unit area. Here, we are securing the residence of the residential space by the construction strategy of vertical stairs and multi storied-terraces. If you walk up the straight stairs through the second floor entrance, the vertical stairs leading to the third and fourth floors and the attic are directed as an objet. Along with the light coming down through a skylight, the stairway plays a visual and spatial role at the same time in a narrow space. In addition, it is connected to the third-floor living room terrace, the fourth-floor central terrace, and the roof terrace, the narrow space creates the effect of expanding vertically and horizontally. Here, the space of life is no longer confined to the inside, but the experience of expanding into the surrounding environment makes a life more colorful.

사진작가 이한울_나르실리온 포토그래피


사진작가 이한울_나르실리온 포토그래피


사진작가 이한울_나르실리온 포토그래피


사진작가 이한울_나르실리온 포토그래피


사진작가 이한울_나르실리온 포토그래피

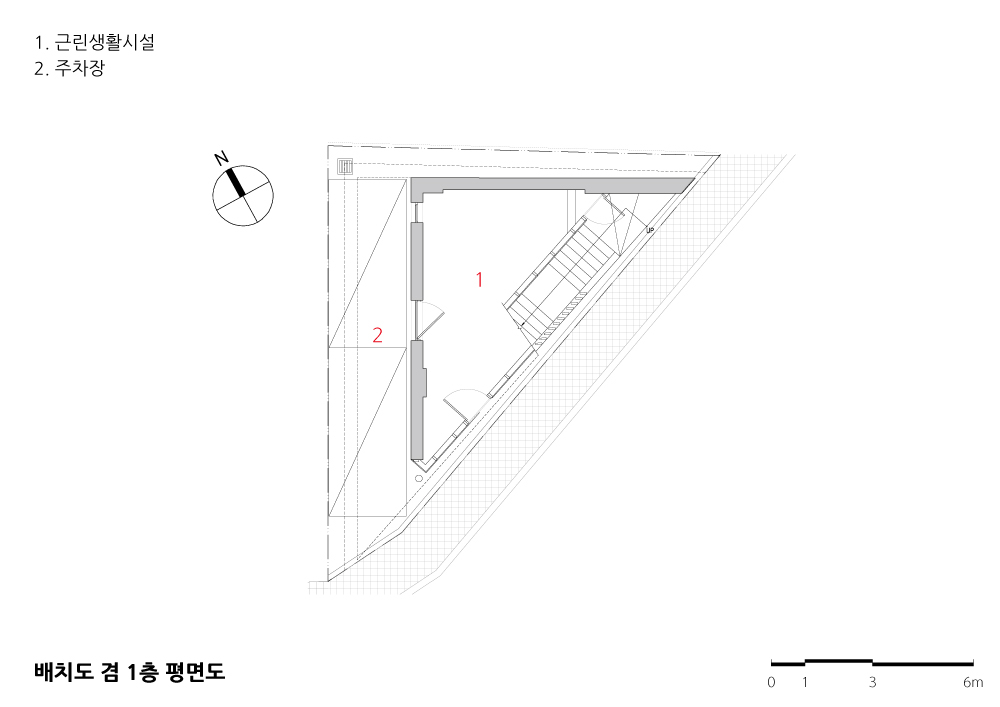

1층 평면도

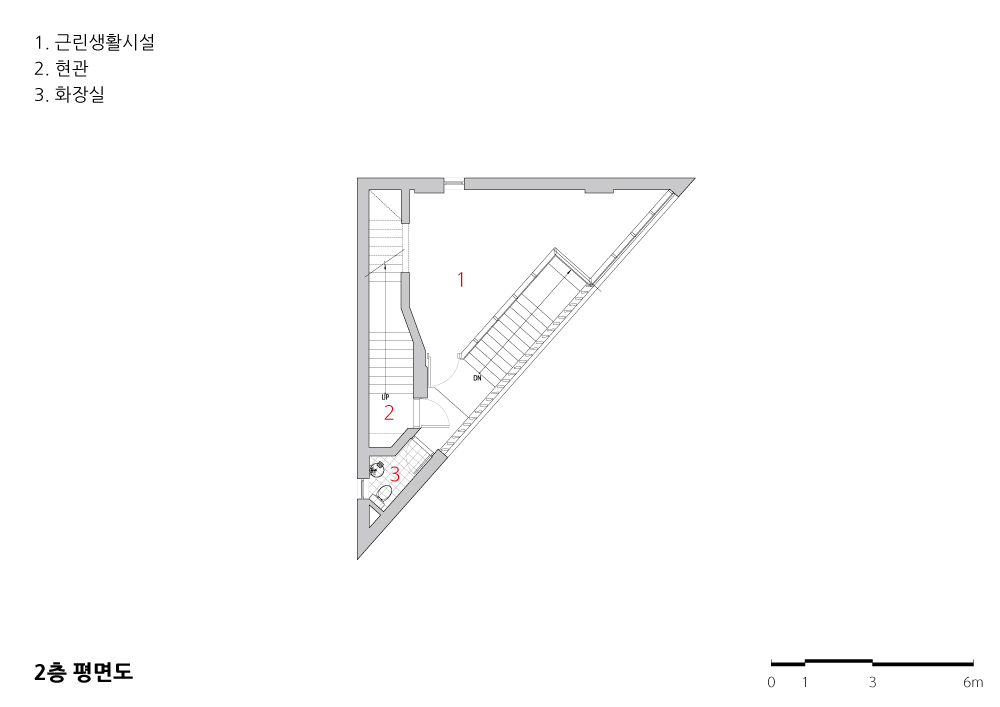

2층 평면도

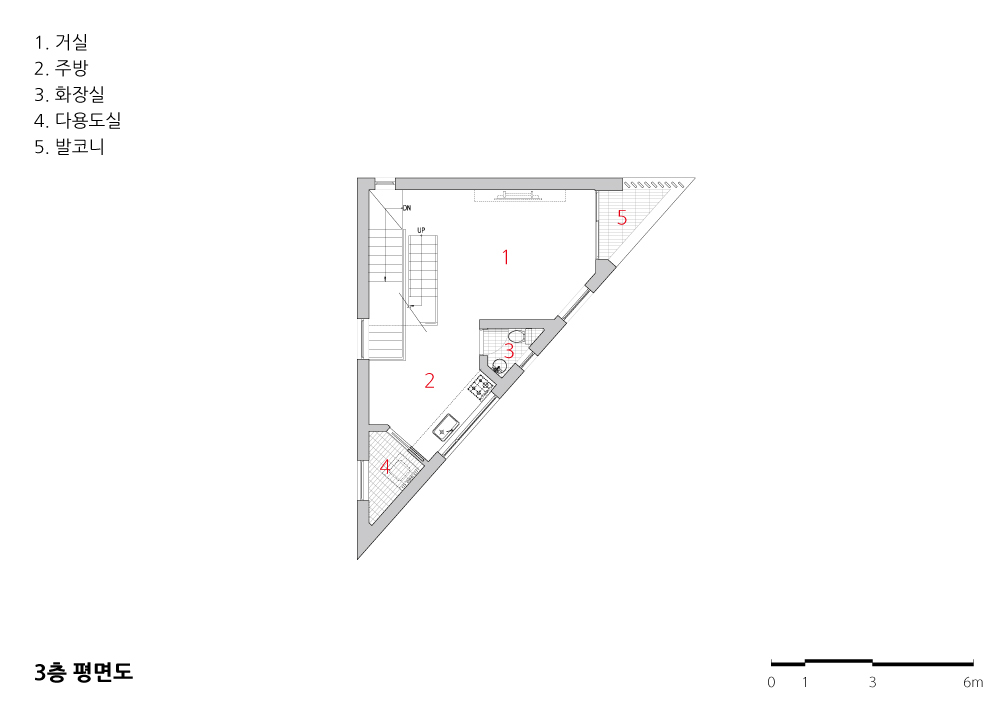

3층 평면도

상도동 삼각집

설계자 | 홍만식 _ (주)리슈 건축사사무소

건축주 | 김지민, 장원석

감리자 | 이덕만 _ 지원 건축사사무소

시공사 | 김지민, 장원석

설계팀 | 김유나

대지위치 | 서울특별시 동작구 상도로62길 81-4

주요용도 | 단독주택, 제2종근린생활시설

대지면적 | 81.40㎡

건축면적 | 48.83㎡

연면적 | 160.30㎡

건폐율 | 59.98%

용적률 | 196.93%

규모 | 지상 4층

구조 | 철근콘크리트조

외부마감재 | 스터코플렉스

내부마감재 | 강마루, 벽지

설계기간 | 2016. 11 ~ 2017. 04

공사기간 | 2017. 05 ~ 2018. 11

사진 | 이한울 _ 나르실리온 포토그래피

구조분야 : 광림구조

기계설비분야 : 코담기술단

전기분야 : 코담기술단

소방분야 : 코담기술단

Sangdo-dong Triangle House

Architect | Hong, Mansik _ RICHUE Architects

Client | Kim, Jimin / Jang, Wonsuk

Supervisor | Lee, Dukman

Construction | Kim, Jimin / Jang, Wonsuk

Project team | Kim, Youna

Location | 81-4, Sangdo-ro 62-gil, Dongjak-gu, Seoul, Korea

Program | House, Neighbourhood living facility

Site area | 81.40㎡

Building area | 48.83㎡

Gross floor area | 160.30㎡

Building to land ratio | 59.98%

Floor area ratio | 196.93%

Building scope | 4F

Structure | RC

Exterior finishing | Starco-flex

Interior finishing | Wood floor, Wall paper

Design period | Nov. 2016 ~ Apr. 2017

Construction period | May 2017 ~ Nov. 2018

Photograph | Lee, Hanul _ NARSILION PHOTOGRAPHY

Structural engineer | Gwanglim structure engineering

Mechanical engineer | CODAM engineering

Electrical engineer | CODAM engineering

Fire engineer | CODAM engineering
