중국의 건축 연재 03 _ 다른 용도로 리모델링된 중국의 건축물들 2018.05

2022. 12. 1. 11:04아티클 | Article/연재 | Series

Chinese buildings remodeled for other purposes

중국에서는 오래된 건축물을 현대적인 감각으로 변화시켜 문화공간으로 사용하는 것을 종종 볼 수 있다. 건축물 외관에 치중하기보다는 골조만 두고 리모델링하는 것이다.

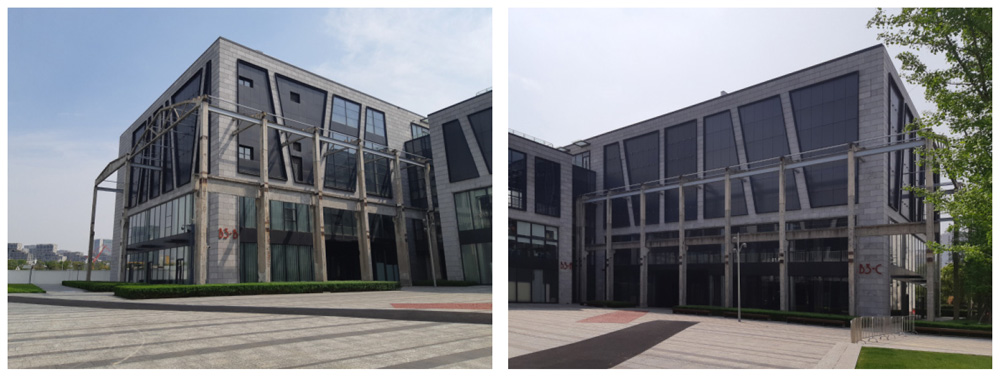

Figure 1. 상해당대예술박물관주변에 리모델링하고 있는 건축물



여기에 소개할 3개의 건축물 또한 오래된 건축물을 리모델링한 것으로 중국 내에서 시민을 위한 문화공간으로 활용되고 있다.



1. 상해당대예술박물관  : Power Station Of Art



Figure 2. 상해당대예술박물관(PSA)

개요
위치 : 중국 상하이(上海市黄浦区花园港路200号)
건축주 : Shanghai Expo Land Co., Ltd
설계 : TJAD _ Original Design Studio
대지면적 : 19,103㎡
건축연면적 : 41,00㎡ (층고 : 27m / 전시공간 : 15,000㎡ / 굴뚝 높이 :165 m)
설계 기간 : 2011. 03 – 2012. 03
리모델링 시기 : 2012. 10. 1(미술관으로 개관)

상해당대예술박물관(PSA)은 상하이에서 유명한 현대미술관 중의 하나다. 이 미술관은 중국에서 현대 미술을 전문으로 하는 최초의 국립 미술관으로 상하이 비엔날레를 개최하기도 했으며, 중국 내외의 유명한 화가나 건축사의 작품을 주로 전시한다.

이 건물은 오래된 전기발전 공장을 미술관으로 리모델링한 것이다.

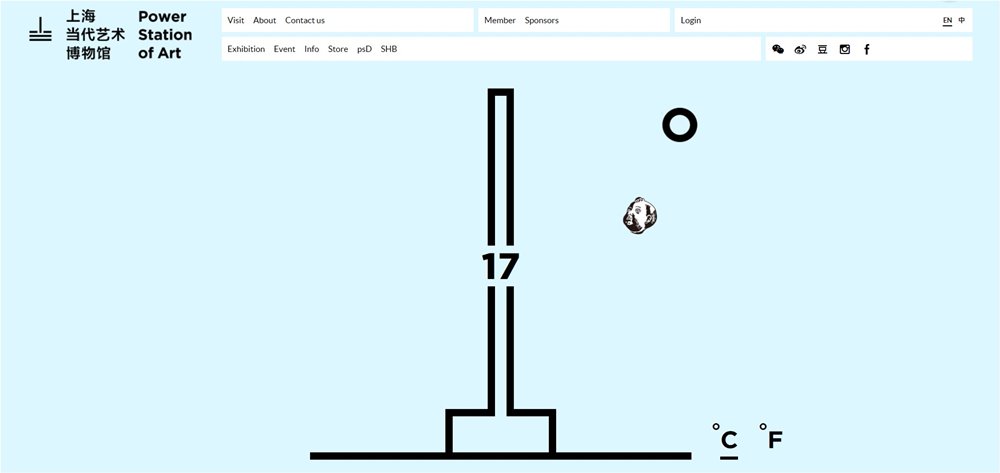

Figure 3. 상해당대예술박물관(PSA) 홈페이지



미술관의 토대가 되는 공장 건물은 1877년에 건립된 전기 발전 공장으로 지어져 1897년 중국인들에게 처음으로 전기를 제공한 곳이기도 하다. 이곳은 1955년까지 공장으로 사용되었으며, 지금과 같은 외관과 굴뚝의 모습은 1985년에 지어졌다.

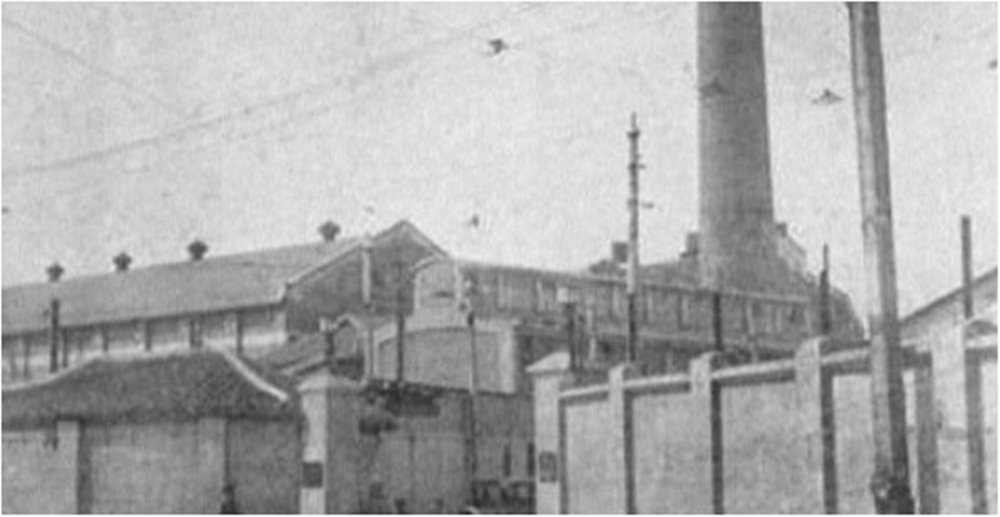

Figure 4. 전기 발전 공장의 옛 모습

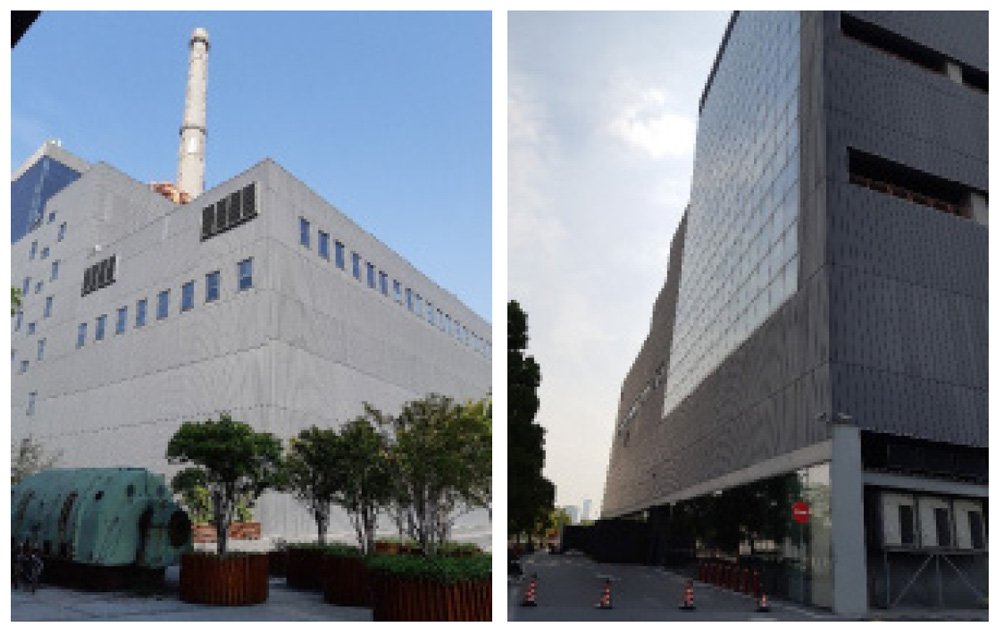

Figure 5. 상해당대예술박물관(PSA)의 좌•우측

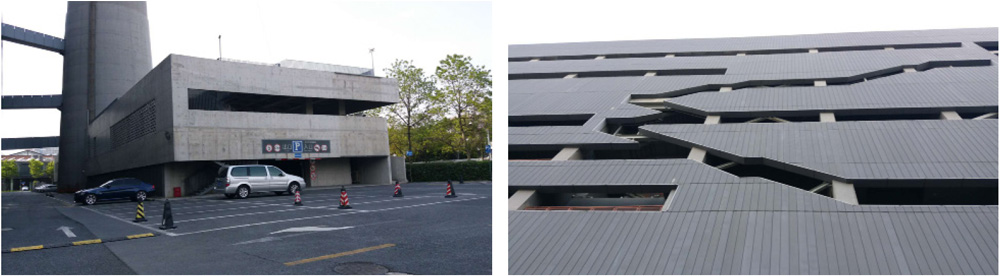

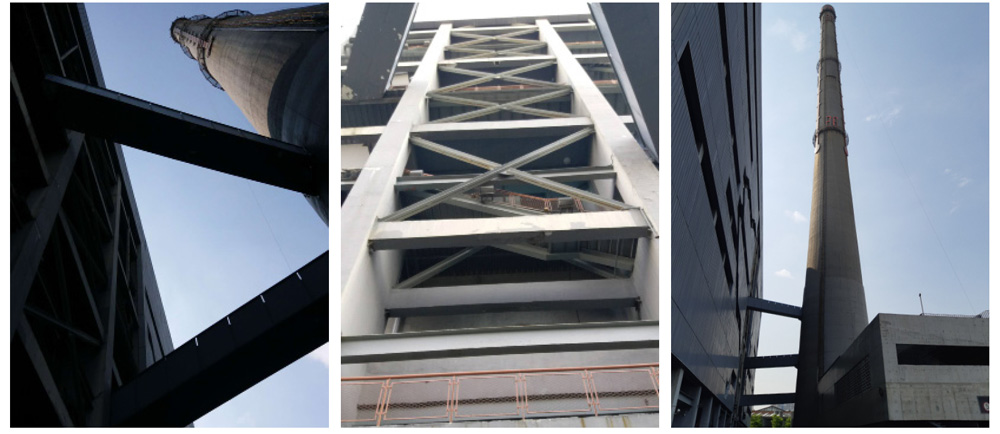

이 미술관의 랜드마크는 뒤편에 있는 오래된 굴뚝이다. 높이는 165 미터이며, 굴뚝에는 온도계가 설치돼 멀리서도 알아볼 수 있도록 했다. 굴뚝 우측으로 옥외 주차장이 연결되어 있다.

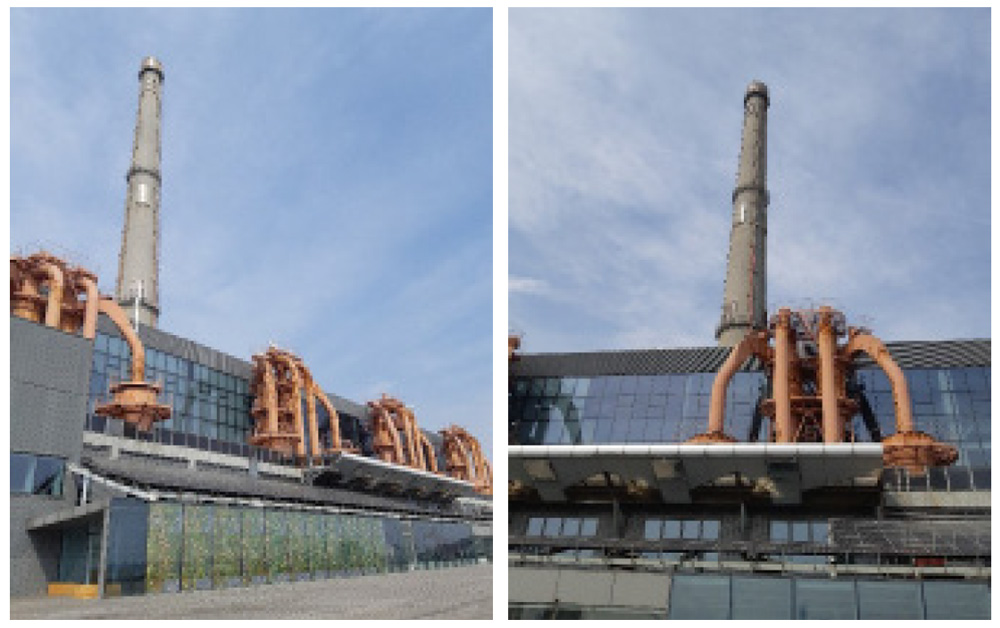

Figure 6. 상해당대예술박물관(PSA)의 옥상

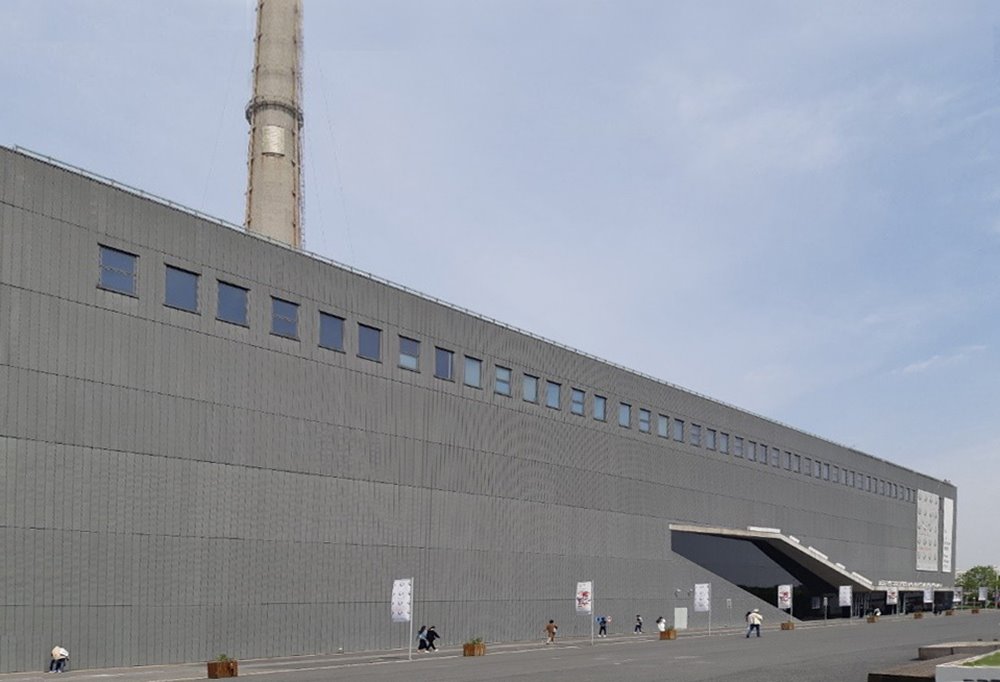

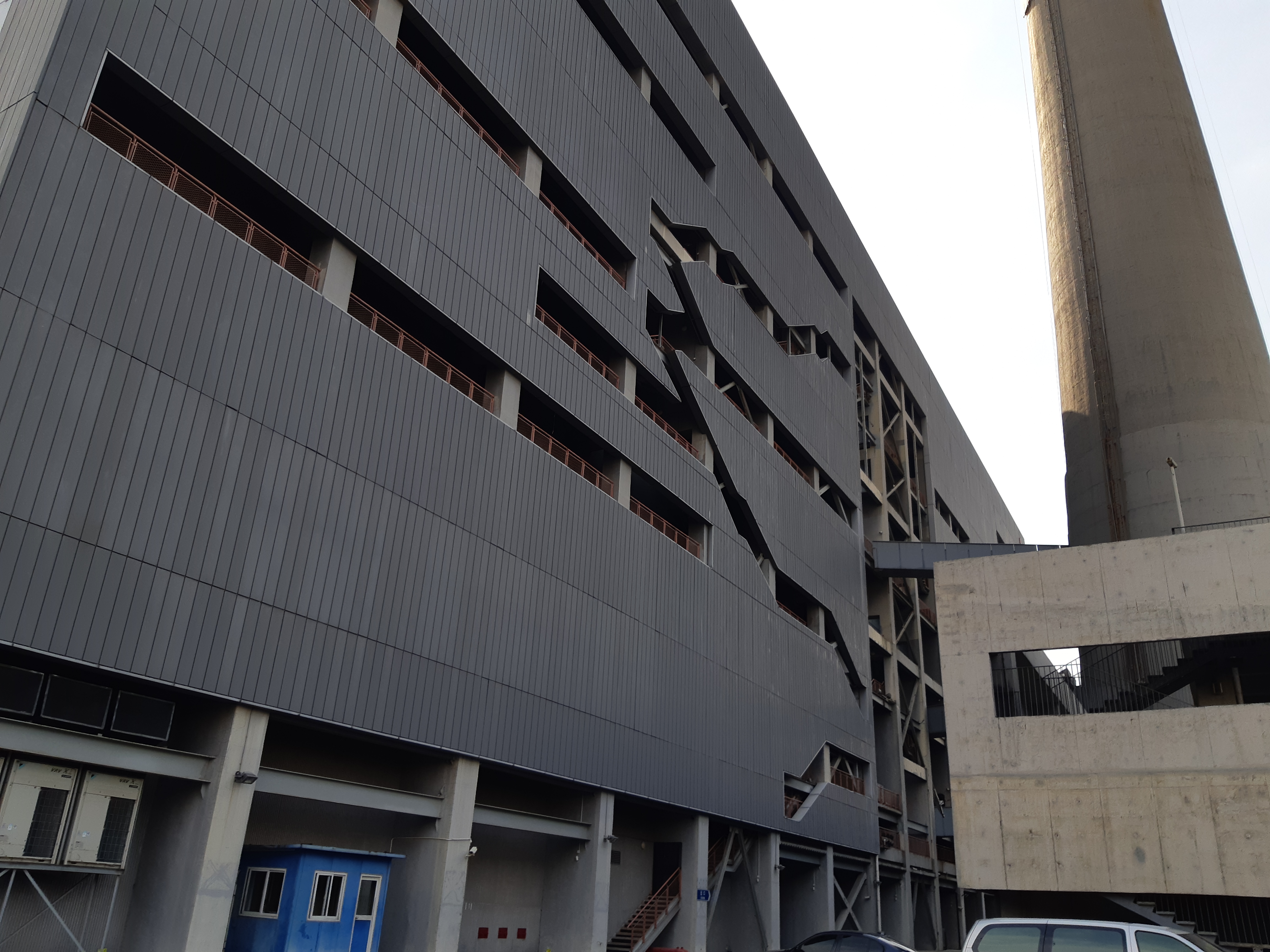

Figure 7. 상해당대예술박물관(PSA)의 배면

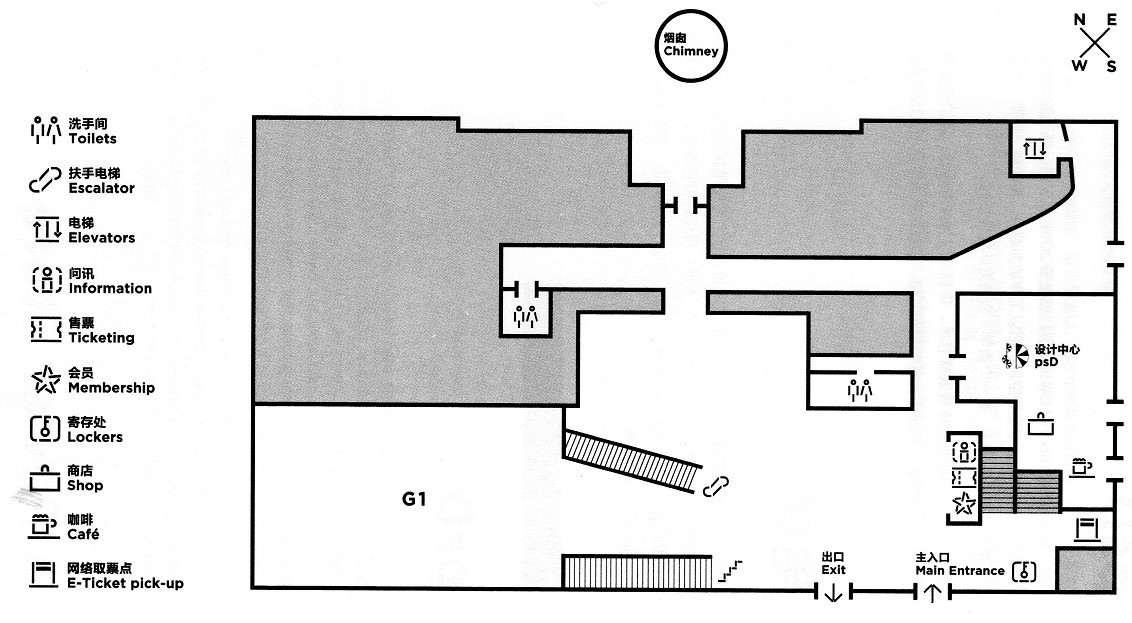

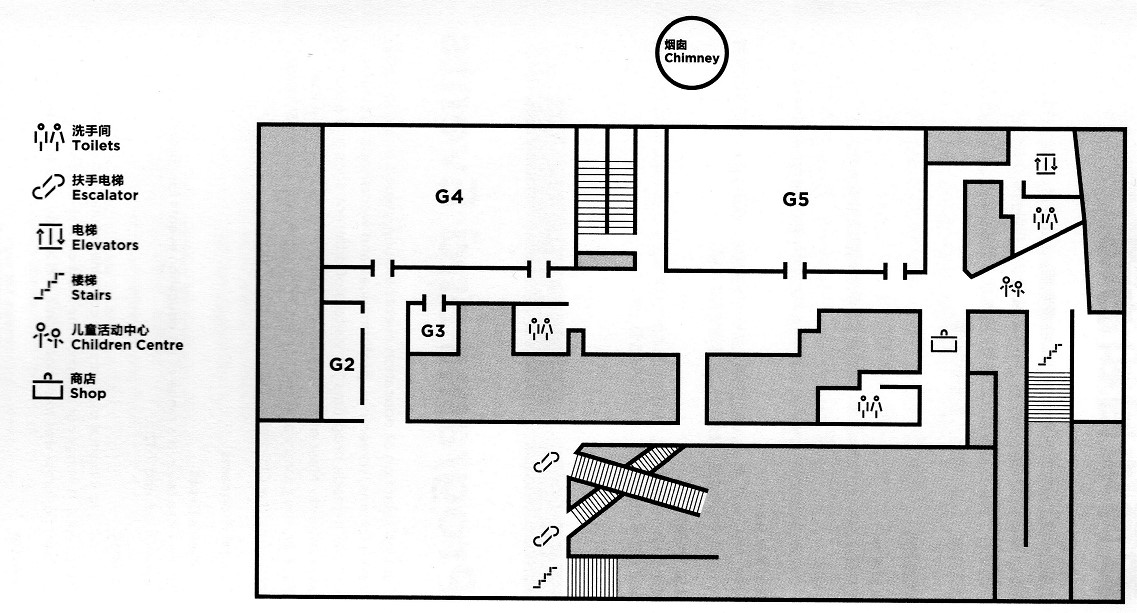

Figure 8. 상해당대예술박물관(PSA) 1, 2, 3층 평면도

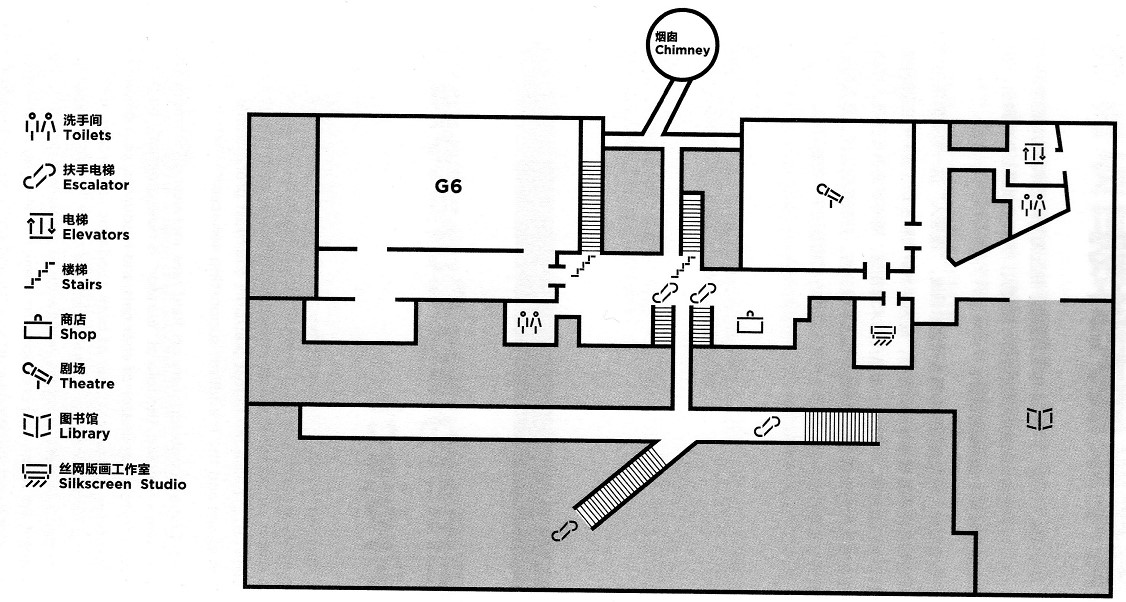

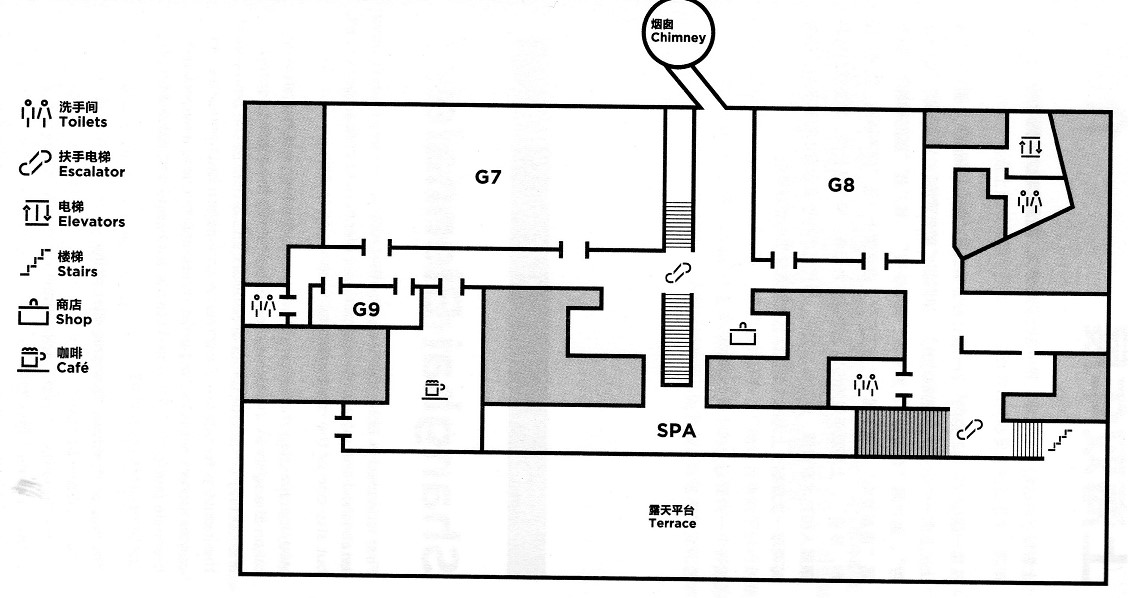

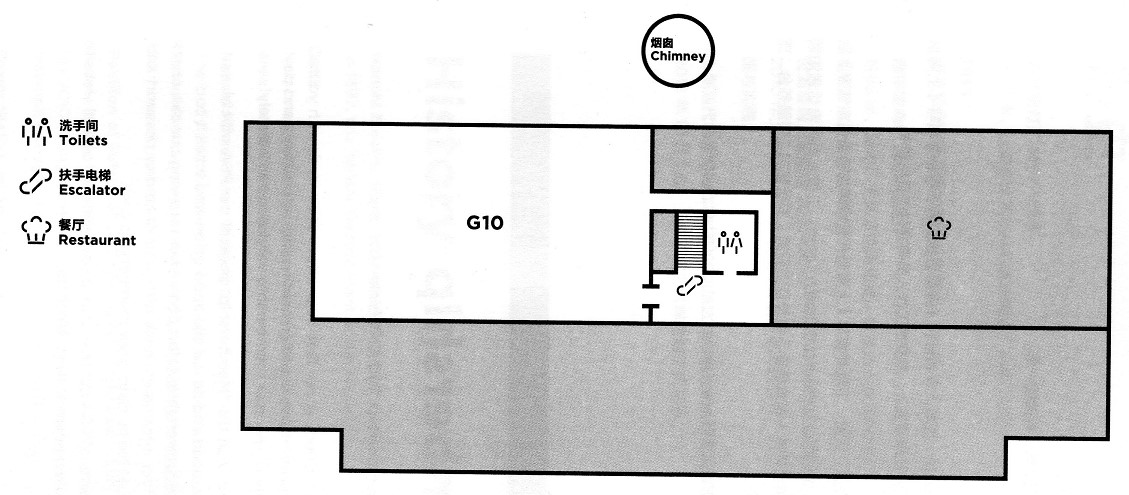

Figure 9. 상해당대예술박물관(PSA) 5, 7층 평면도

이 박물관은 새로운 도시 문화를 만들어 내고 있는 상하이의 대표적인 명소이다. 현대 미술을 배우고 감상하는 배움의 장소로 활용되며, 박물관에 찾는 이들에게 열린 무대를 제공한다. 삶과 예술 사이의 장벽을 허물고 예술과 문화 사이의 협력과 지식 창출을 장려하고자 리모델링 되었다.

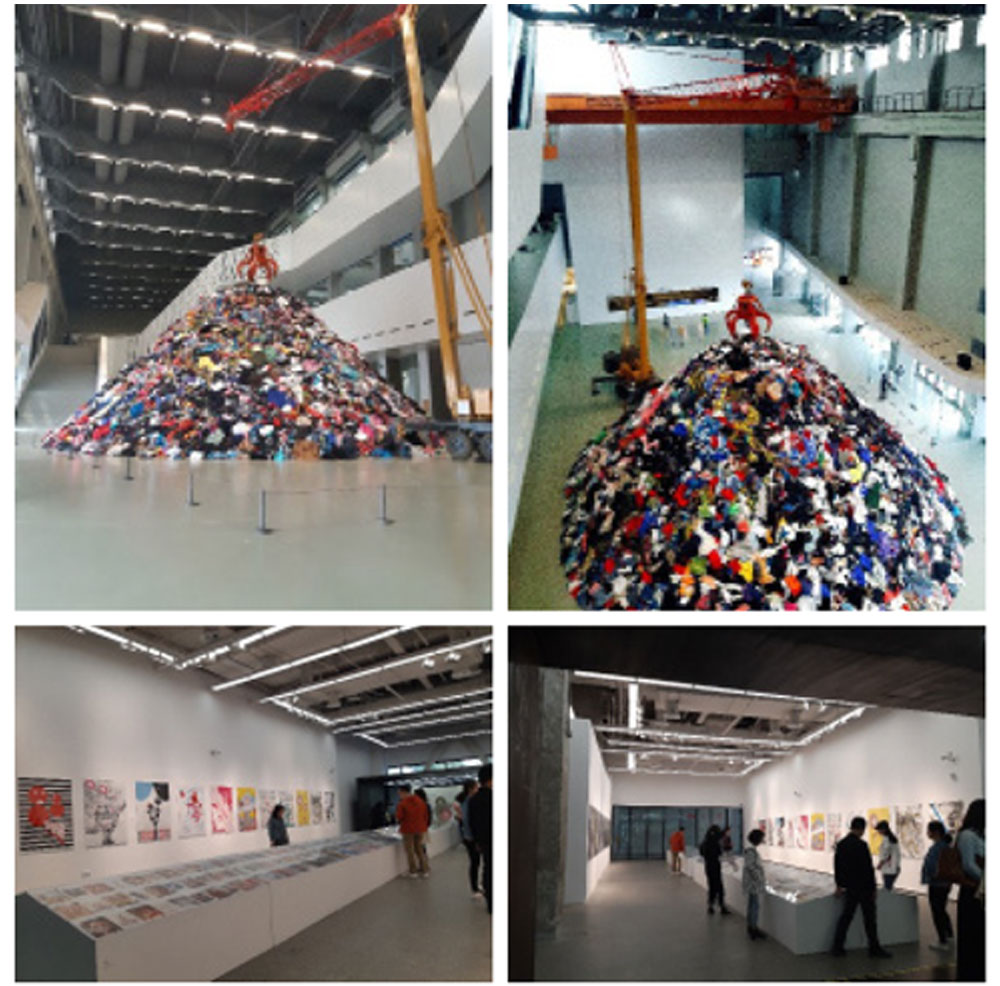

Figure 10. 1층 내부의 메인 홀과 전시관

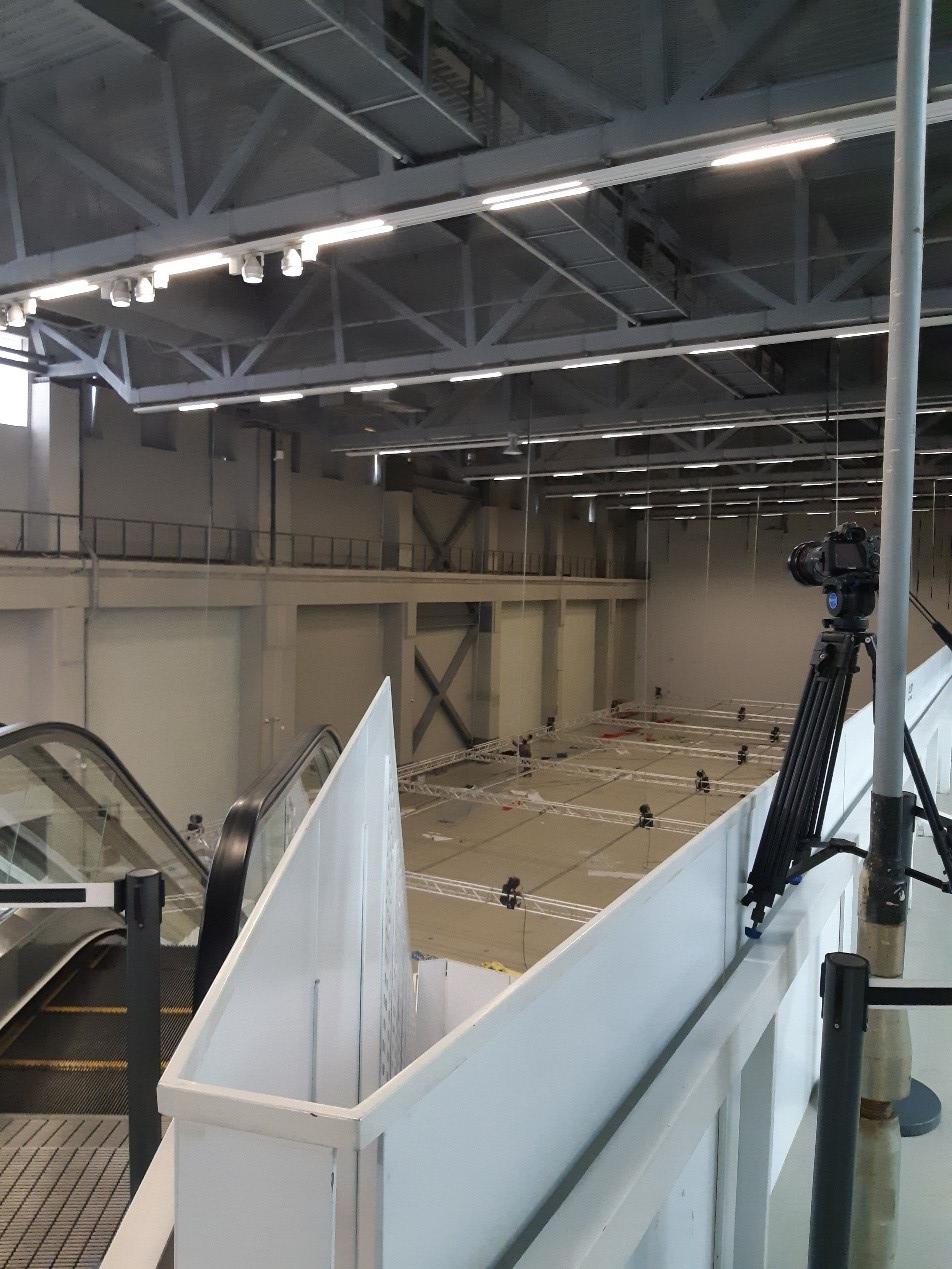

Figure 11. 5층에서 내려다 본 2층 전시관

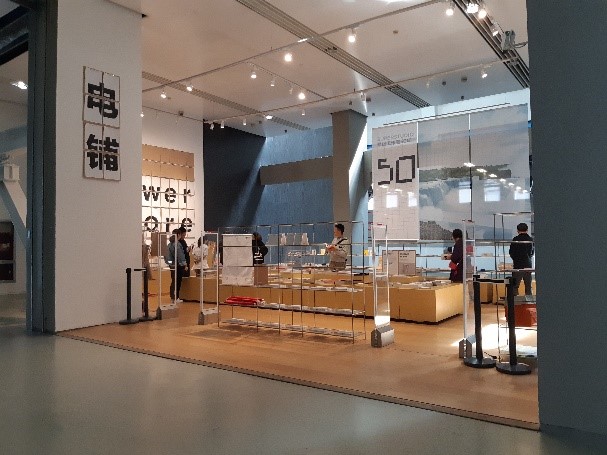

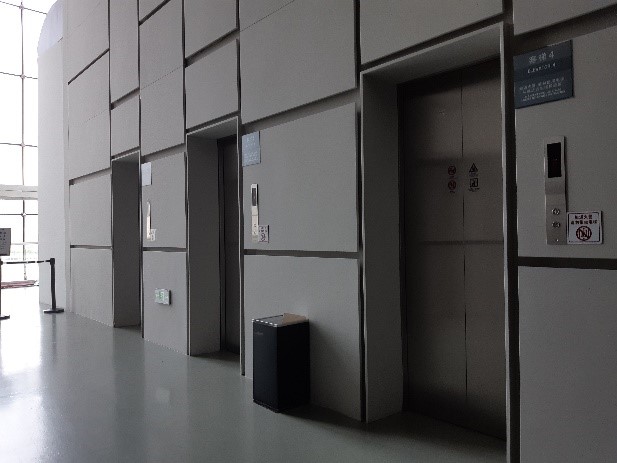

Figure 12. 5층 아트샵과 엘리베이터 홀



2. 효서관(Xiaosong Library)



Figure 14. 효서관

개요
위치 : 항주 양주촌문화예술센터
건축주 : China Vanke Co., Ltd
설계 : TADAO ANDO
ARCHITECT &
ASSOCIATES
면적 : 4,499㎡
완공 : 2011. 03(2018. 03. 24, 도서관으로 개관)



효서관은 도서관이자 항주의 양주촌 문화예술센터내에 위치해 새로운 랜드마크로 각광받고 있는 곳이다. 중국의 음악가이자, 알리바바 뮤직 그룹의 공동창업자인가오 샤오쑹(Gao Xiaosong, )’이 건물을 매입하여 새로이 도서관으로 만들었다. 새롭게 리모델링된 도서관은 일본의 저명한 건축사 안도 다다오가 설계한 건축물로 외관은 그대로 유지하고 내부만 도서관으로 재탄생됐다.

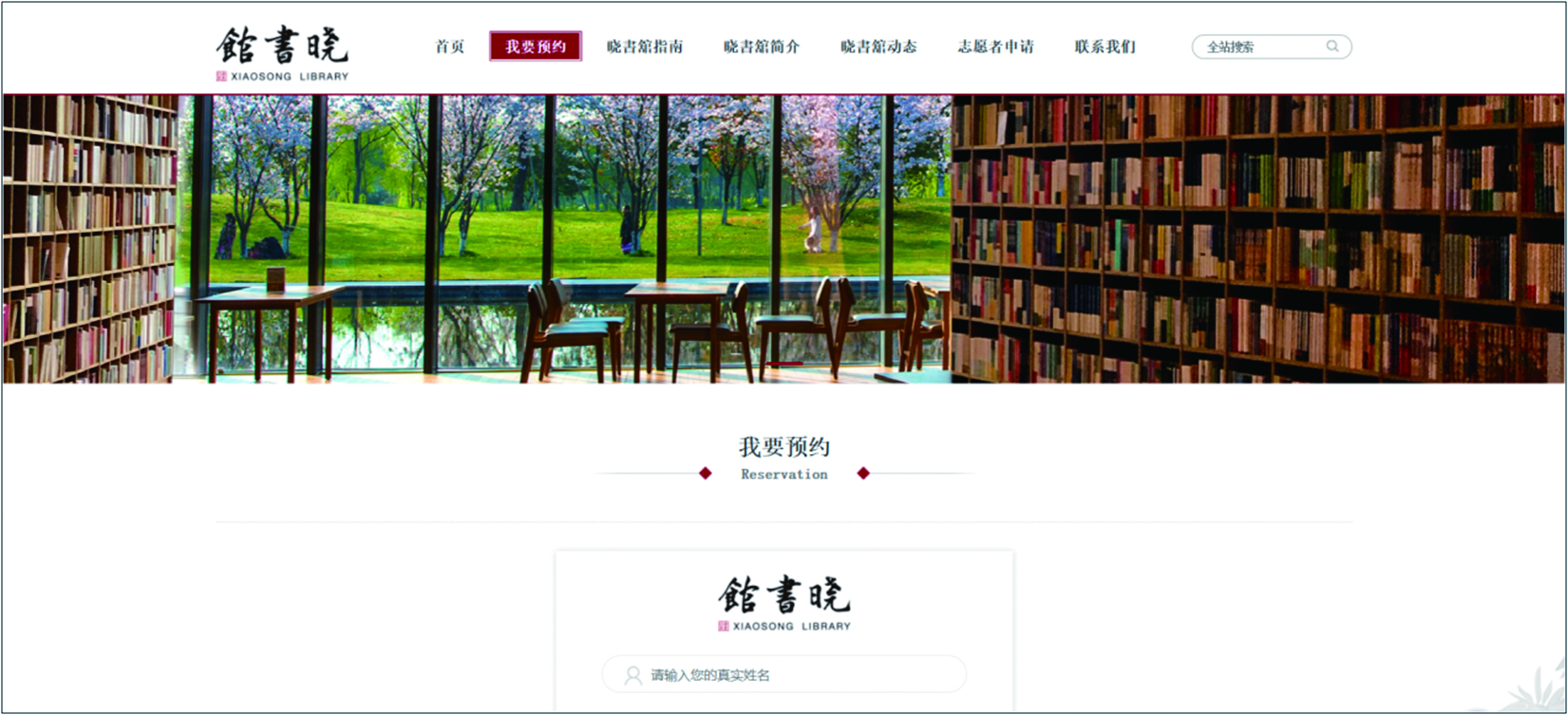

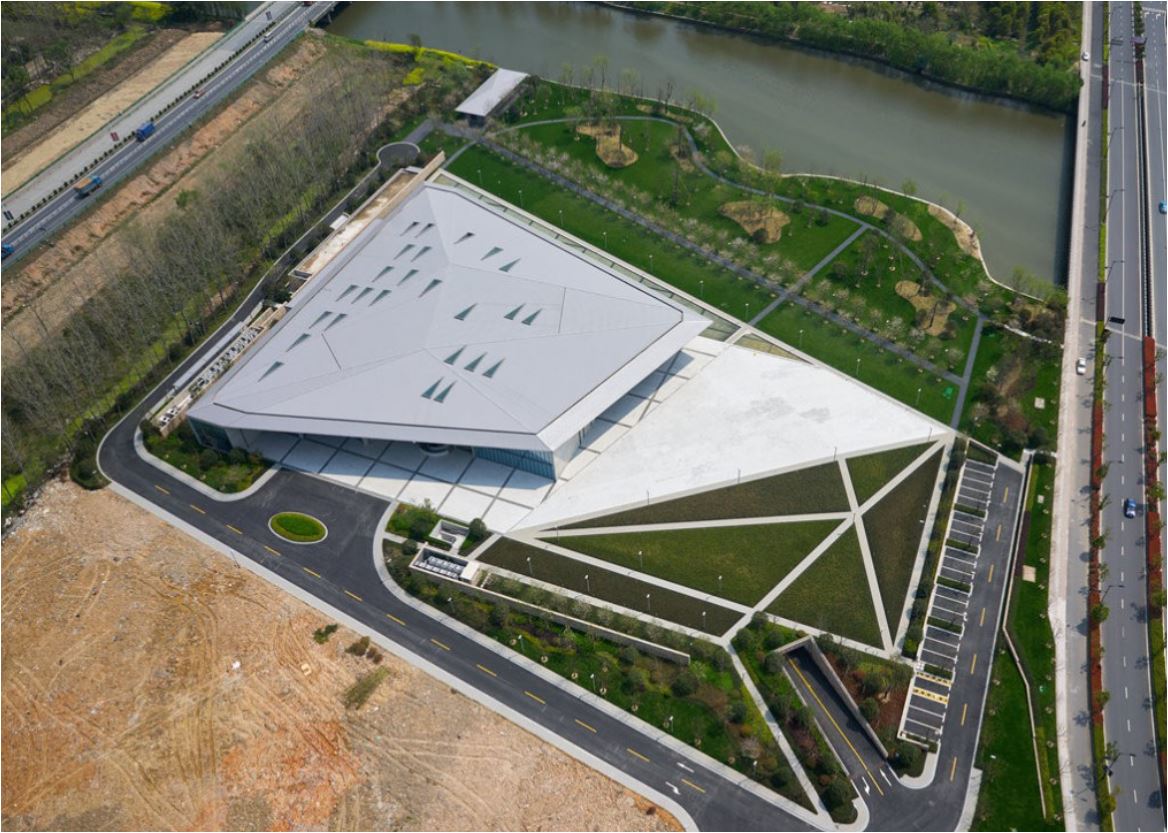

Figure 15. 효서관 사이트

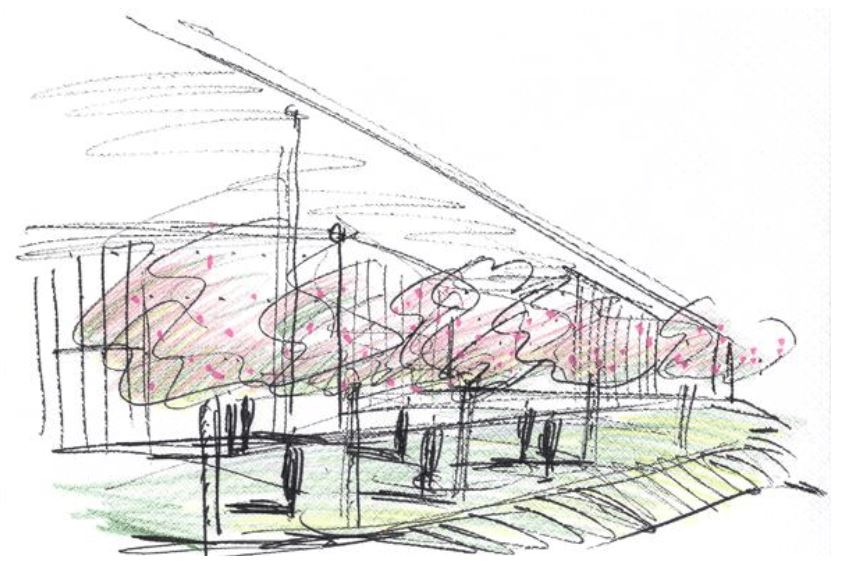

Figure 16. 안도 다다오의 양주촌문화예술센터 스케치
Figure 17. 안도 다다오의 양주촌문화예술센터의 투시도 (옛모습)

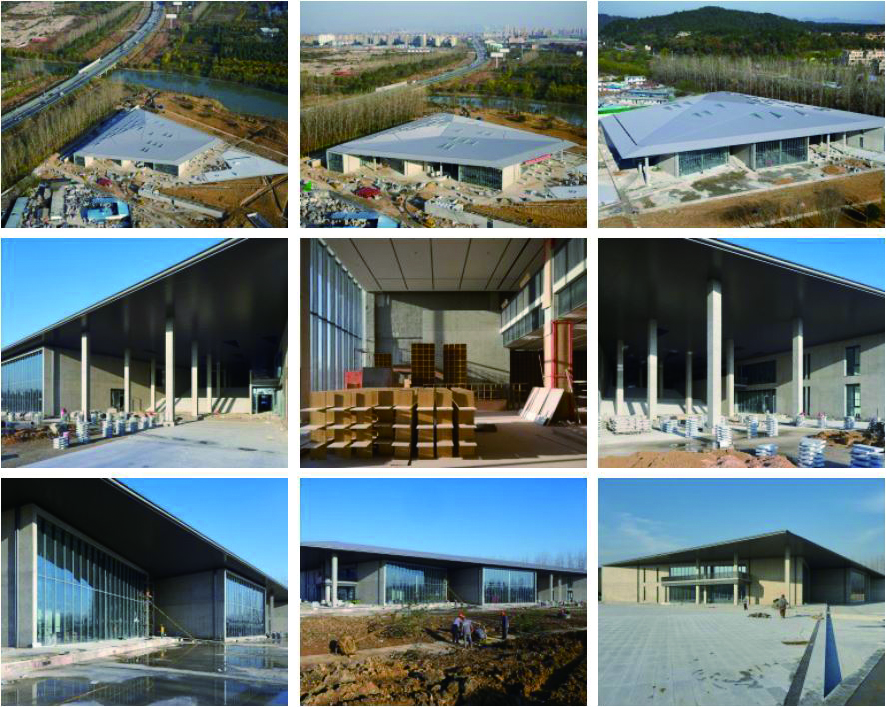

Figure 18. 도서관(효서관)으로 리모델링하는 현장 사진



가오 샤오쑹은 이전에도 북경지역에 백만권 이상의 책이 소장되어 있는 도서관(Zashuguan Library, 雜書館)을 개관한 적이 있다. 이번 도서관은 두번째 개관한 것으로 현재 5만권 이상의 책이 소장되어 있다. 또한, 샤오쑹은 이러한 도서관을 중국의 각 도시에 개관할 계획을 가지고 있다고 밝혔다.

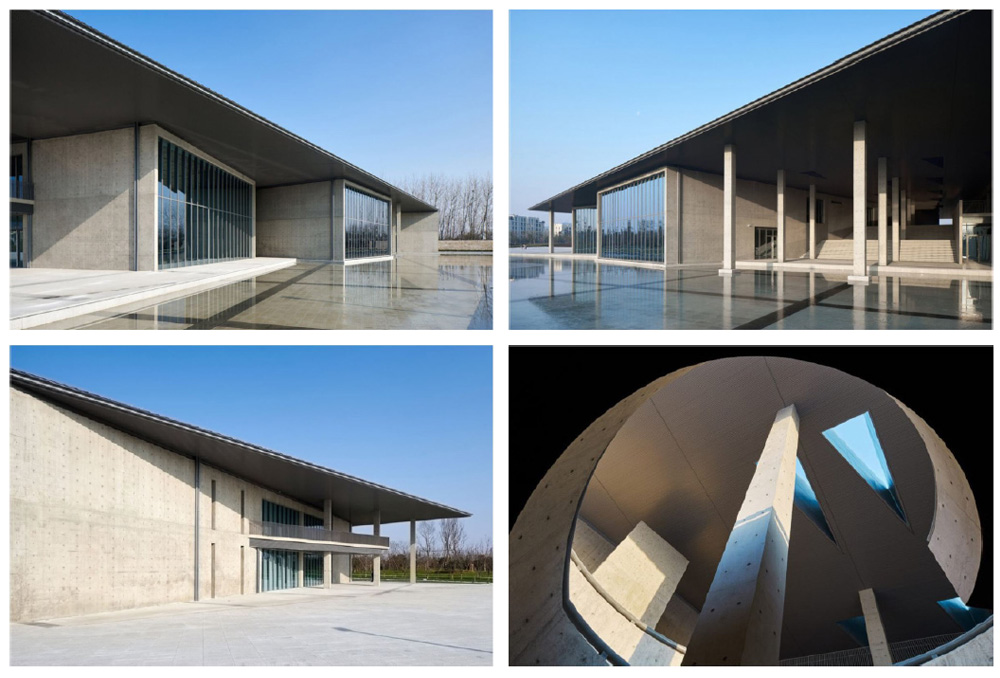

Figure 19. 도서관(효서관)의 외부(현재의 모습)



설계를 맡은 다다오는 사각형태의 건축물의 3곳에만 사각 기둥을 만들고 실내의 채광을 위한 천창과 건축물과 맞닿아 있는 수면 공간을 만들고자 했다.



효서관의 내부는 많은 책들을 보관하게 위해 1, 2층으로 나누어져 있으며, 책꽂이를 천정에 닿도록 높게 디자인했다.

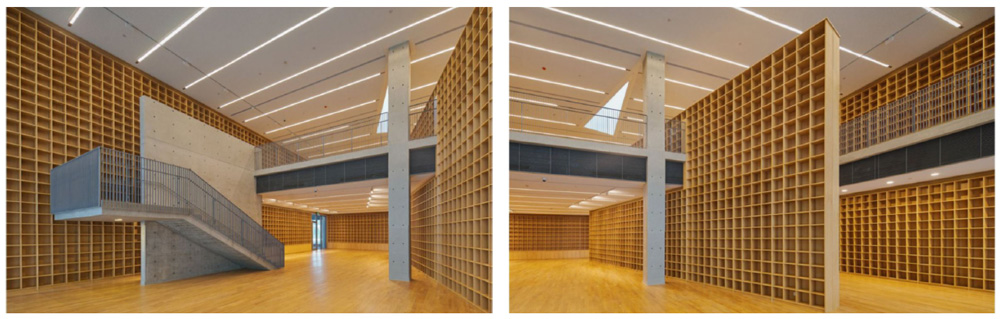

Figure 20. 도서관(효서관)의 책장 디자인

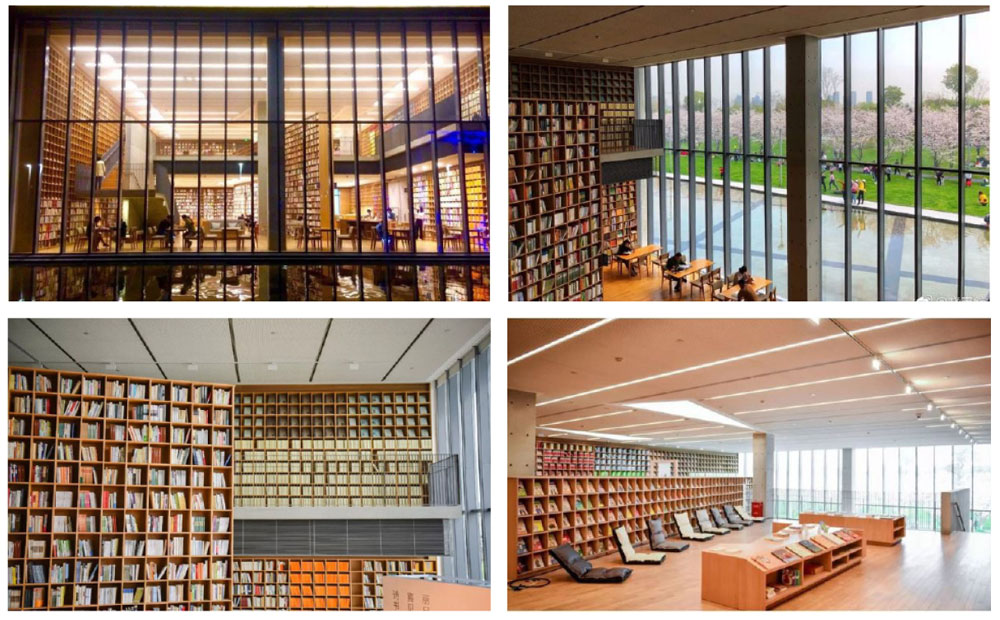

Figure 21. 도서관(효서관)의 내부 (도서관으로 리모델링한 현재의 모습)



3. 193 라오칭팡(19III)

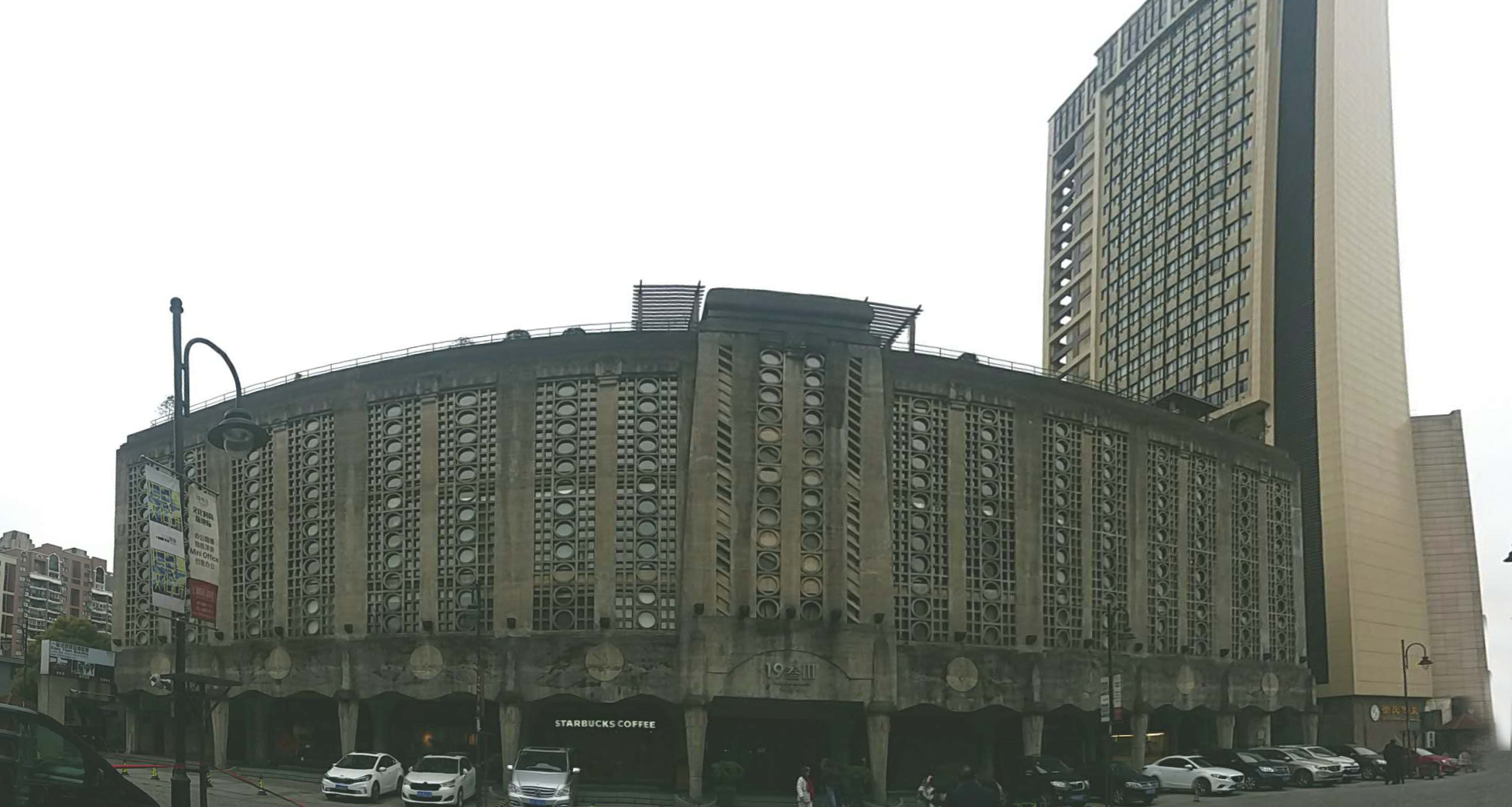

Figure 22. 1933 라오칭팡

개요
위치 : 중국 상하이
(虹口区溧阳路611号)
설계 : 발포스(Balfours)
면적 : 3만 1,700㎡
층수 : 5층
구조 : 철근콘트리트조
완공 : 2006. 08 (전시 문화 공간 및 창업공간으로 개관)

1933 라오칭팡 1933년에 소, 돼지를 도축하기 위해 지어진 곳이다. 이 도축장은 당시 영국의 건축사 발포스(Balfours)가 설계를 맡았으며, 영국에서 들여온 콘크리트를 사용해 지어졌다. 이 건축물의 벽 두께는 50㎝의 이중 벽체 구조로 이루어져 있으며, 벽체의 가운데에 공간을 두어 상하이의 여름 날씨에도 낮은 온도를 유지하도록 설계되었다.



Figure 23. 1933 라오칭팡의 옛모습

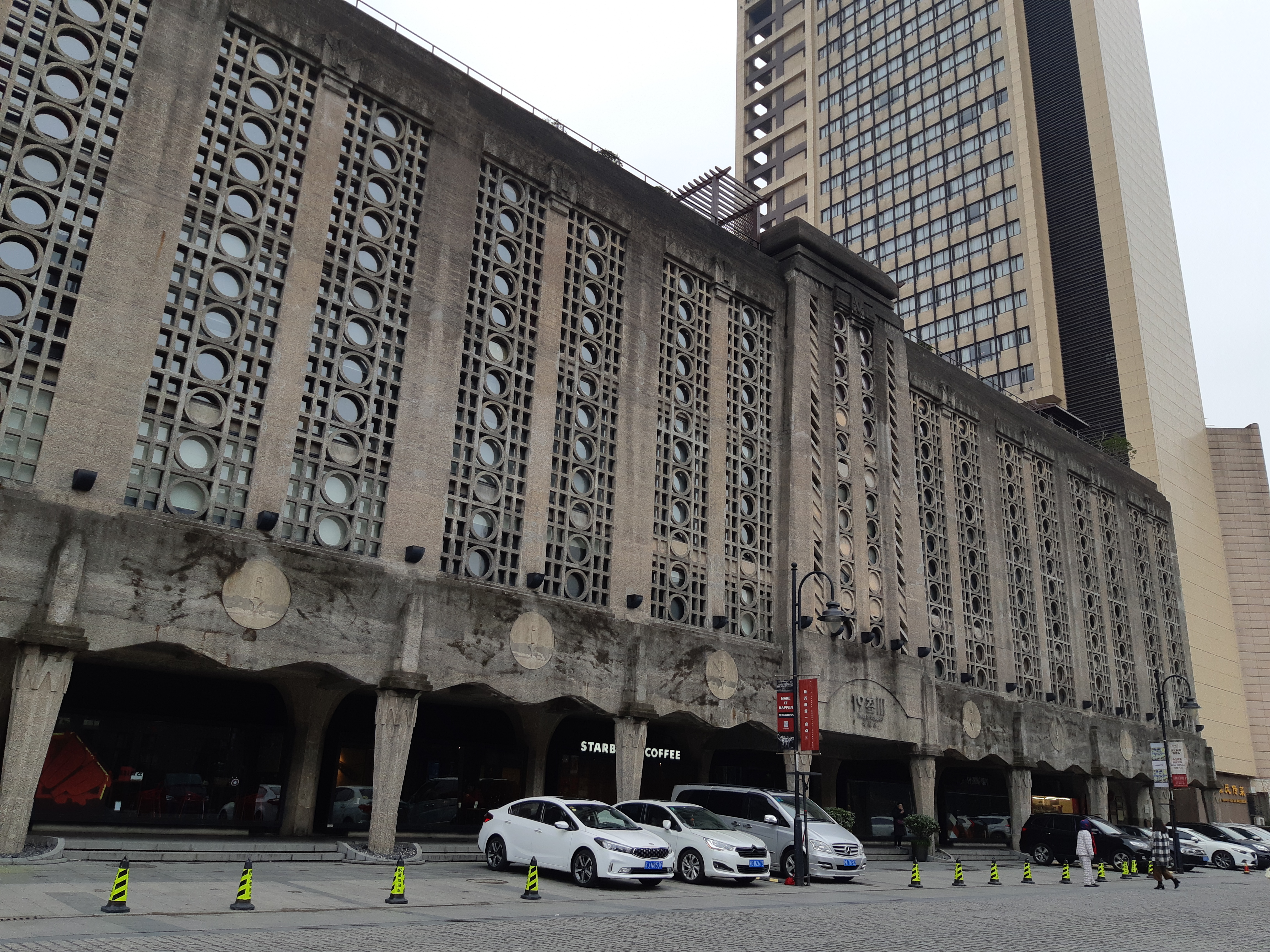

Figure 24. 1933 라오칭팡의 현재의 모습



이 도축장은 고대 로마의 바실리카 양식과 중국의 풍수 학설인천원지라는 전통적 이념을 공유하여 디자인된 것으로, 무량루 구조 설계, 8각형의 우산 기둥, 사다리, 소 등의 키워드가 이용됐다. 특히, 이 건축물을 지탱하고 있는 8각형의 우산 기둥은 300개에 이르며, 도축장 건축물의 가장 중요한 특징이기도 하다.

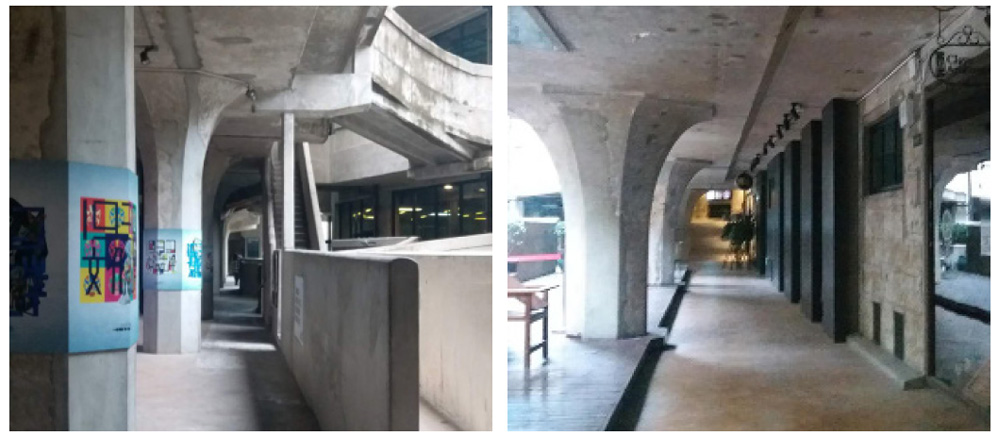

Figure 25. 건축물 내부의 8각형 우산 기둥

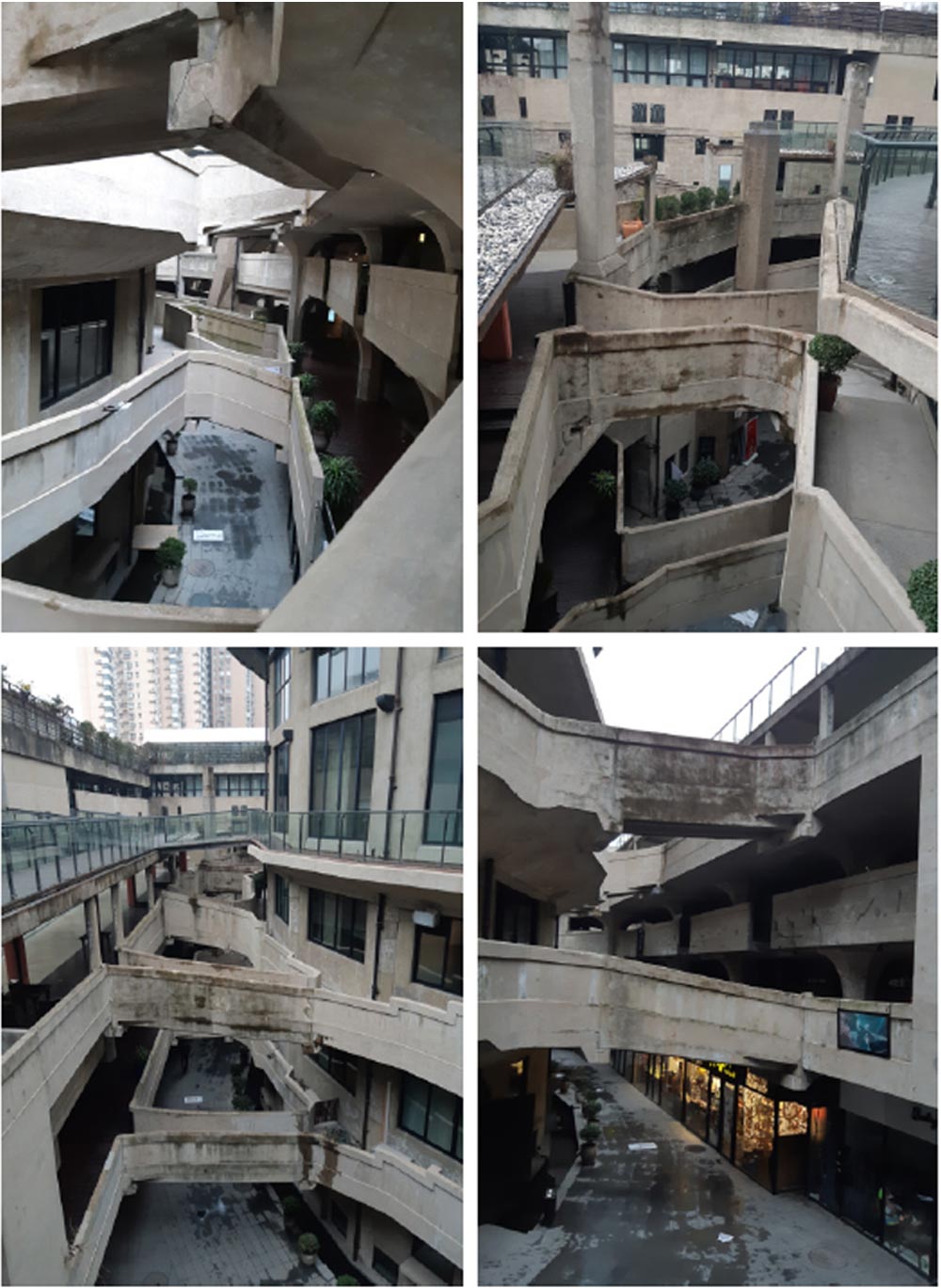

Figure 26. 슬라브 경사로 이루어진 가축 이동 동선

건축물 곳곳에 가축의 이동 동선과 사람의 이동 동선을 구분하기 위한 작은 계단실이 있는데, 이는 가축들의 이동으로 발생할지도 모르는 사고를 막기 위해 곳곳에 설치돼 있다.



이 건축물은 1933년 당시, 색다른 시각으로 디자인된 사례로 꼽힌다. 파격적인 외관을 갖춘 건축물인 만큼 건축사의 독창적인 아이디어가 돋보이는 건축물이다. 당시 이러한 거대한 규모의 도축장은 세계 곳곳에 만들어 지기도 하였으나, 현재 남아있는 곳은 이곳 상하이 뿐이다. 100년 가까운 세월을 잘 지켜나가고 있는 건축 문화 유산이라 할 수 있다.

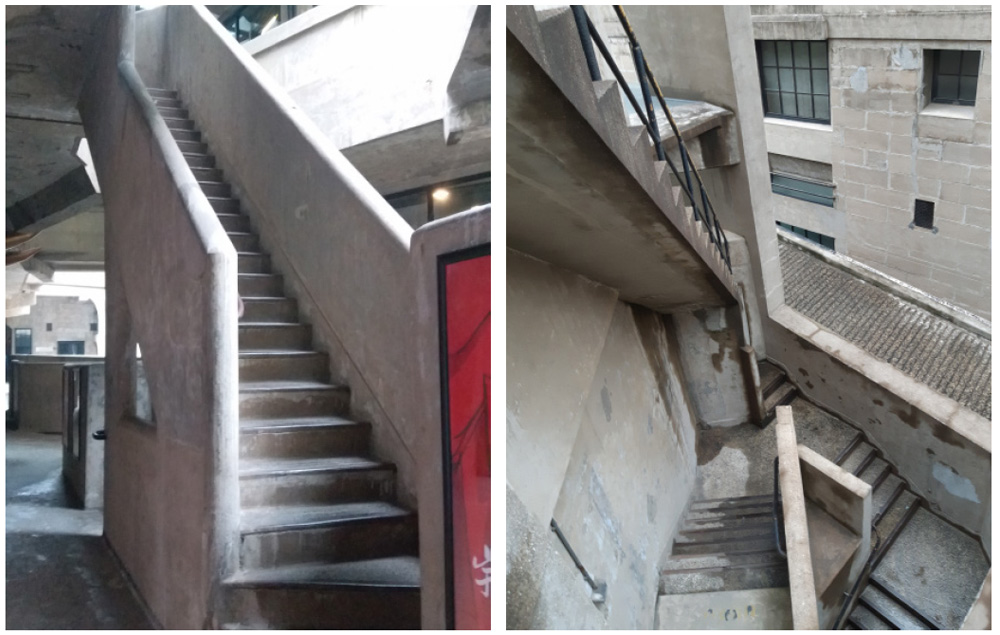

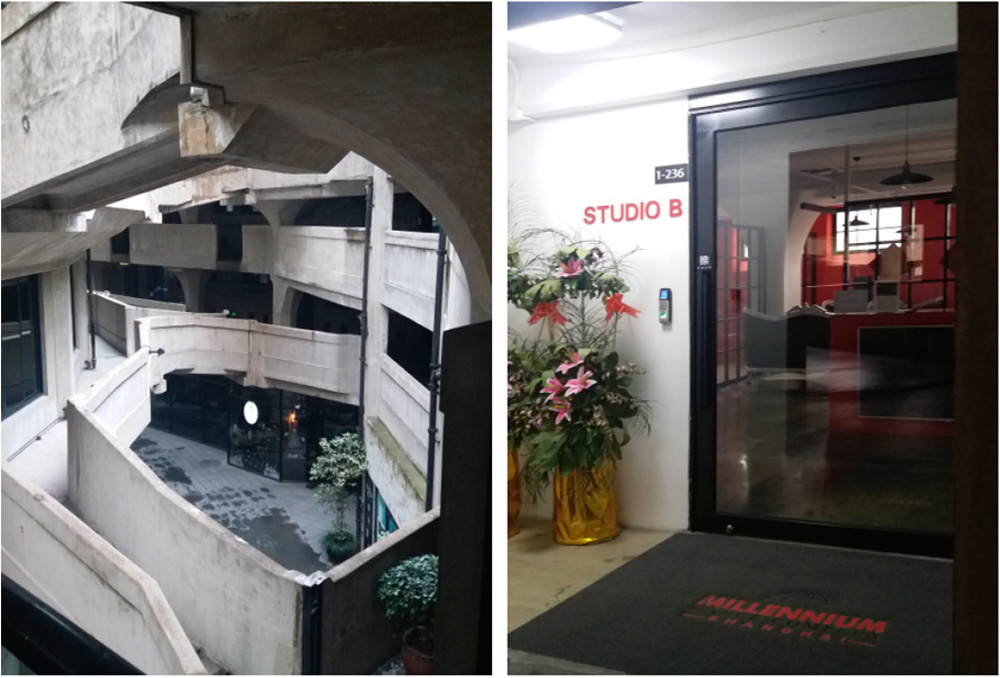

Figure 27. 사람들의 동선을 위한 계단실
Figure 28. 젊은이들을 위한 창업 공간
