중국의 건축 연재 05_중국 건설 산업에서의 BIM 2018.07

2022. 12. 5. 09:04아티클 | Article/연재 | Series

양푸강변 (황푸지구) 프로젝트 (BIMSea) 사례
BIM In The Construction Industry of China

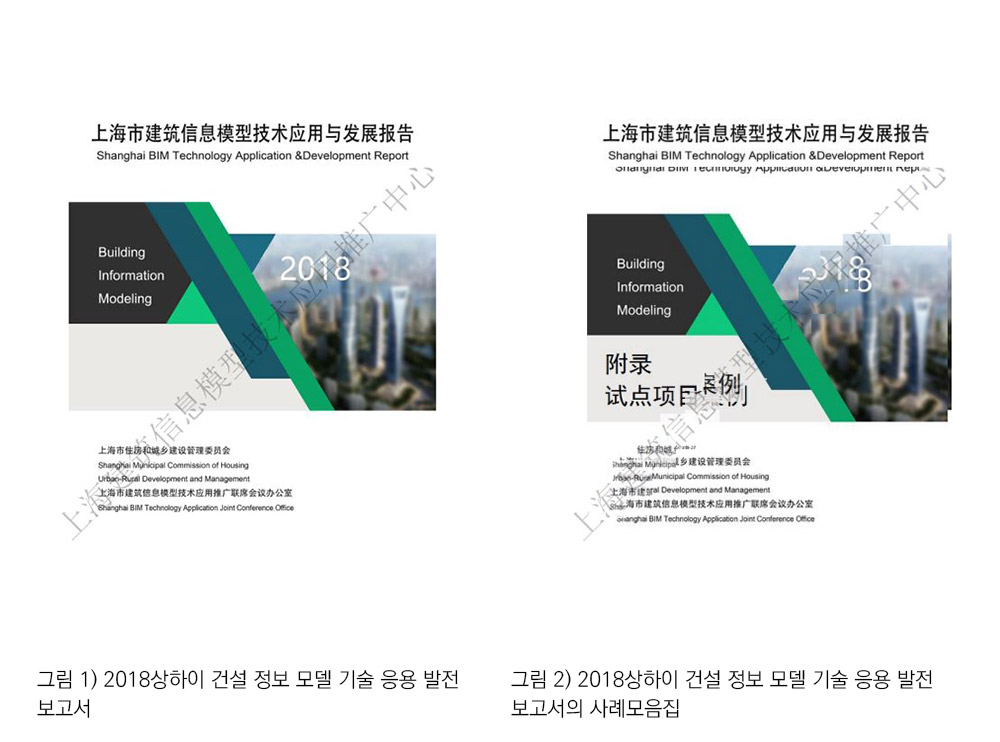

2017년 상하이 시에서는 ‘2017상하이 건설 정보 모델 기술 응용 발전 보고서’를 발표하고 BIM응용 기술의 도입 및 정착을 위해 시범사업을 추진하는 등 1년 여 동안 많은 노력울 기 울여 왔다. BIM기술이 본격적으로 추진되면서 각 지역, 관할 위원회, 관련 부서가 업종별 로 BIM기술을 적극적으로 추진한 결과, 시범사업의 성과가 나왔다. 상하이 시는 이 데이터 를 바탕으로 다른 도시에도 BIM을 적용하는데 도움을 주고자, ‘2018상하이 건설 정보 모 델 기술 응용 발전 보고서의 사례모음집’을 이어 발표했다. 이는 ‘2017상하이 건설 정보 모 델 기술 응용 발전 보고서’ 발표 후, 몇 개의 시범 사업을 통해 2017년에 이어 업그레이드 된 ‘2018상하이 건설 정보 모델 기술 응용 발전 보고서’와 동시에 발표됐다.



사례모음집에 나와 있는 BIM응용기술 시범 사업은 다음과 같다.









현재 중국 상하이 시는 BIM관련 정책 문서를 잇달아 발표하고 있다. 2017년 상하이 시 주 택 도시 건설 관리 위원회의 연석회의에서는 <상하이시 건축 정보 시스템 기술 보급 응용 을 위한 통지문(상하이 건설 연합회[2017년]), 상하이시 건축 정보 모델 기술 적용 시범 시 행 세칙(상하이 종합 3호), 도시 건설 지속성 촉진에 관한 시행 의견(상하이 종합 3호)>등 을 잇달아 발표했다.



우선, BIM표준 및 지침에 관한 표준 매뉴얼을 보완해 ‘2018상하이 시 건축 정보 시스템 기술 응용 지침’의 개정을 완료했으며, 상하이의 ‘신강원 병원 발전 센터’는 병원 건축관련 BIM 기술 응용 모델의 매뉴얼을 작성해 병원 건설 사업에서 BIM기술을 적극적으로 도입 할 수 있도록 했다.



상하이 시에서는 BIM응용 기술의 보급 및 홍보 그리고 교육을 위해 관련 업종 협의회 및 건 설 시공 업체 등과 함께 BIM기술 경진 대회를 개최하고 경쟁력 강화를 위한 계기를 마련하 고 있다. 또한, BIM기술 전문 포럼, BIM기술 전문가 회의를 여는 등 매년 20여 차례의 BIM 관련 포럼을 개최하고, BIM애플리케이션(APP 응용 프로그램), 기술 표준 등을 활용해 BIM 기술 응용의 경험과 성과를 공유하고, BIM기술 보급을 촉진하는 방안을 추진하고 있다.



양푸강변 (황푸지구) 프로젝트(BIMSea)



개요 상해시 양푸강변(황푸지구)은 루자쭈이(陆家嘴)금융가와 와이탄 금융가가 인접해 있는 지역이다. 황푸강 북단 주요 개발 지구로 양푸강변은 황푸 지구의 범위를 포함하고 있으며, 공사 면적은 15 제곱킬로미터에 이른다. 양푸강변의 강은 남단과 북단으로 나누어져 있으 며, 이번 프로젝트는 남단 강변의 교량시공을 포함한다.

본 프로젝트의 면적은 안푸루(安浦路) - 단동루(丹东路) - 란저우루(兰州路) -사루(德纱 路) - 콴텐루(宽甸路) - 웬난난루(渭南南路)로 둘러 싸인 구역으로 도로 전체 길이는 1,577 킬로미터에 이른다. 또한, 본 프로젝트에 교량시공 뿐만 아니라, 도로, 경관, 수로, 자산 관리 등 전문적인 설계 시공의 공동 작업을 BIM으로 구현하는 것을 목표로 하고 있다. 양푸강변 (황푸지구) 프로젝트는 도시 재생을 위한 프로젝트로 기존에 매설되어 있는 설비 부분 등을 그대로 활용하는 방안과 신 교량 건설 및 강변지구에 새로이 조성되는 스마트 시 티에 BIM을 활용함으로써, 중국내에서 BIM 관련 프로젝트의 모델이 되고자 적극적으로 지 원하는 프로젝트이다. 또한, 향후 중국의 다른 도시에도 적용 가능한 사례로 쓰일 예정이다.



BIM데이터를 활용한 설비배관의 재활용 방안



현재 양푸강변 (황푸지구)의 매설되어 있는 설비 정보를 수집하여 BIM데이터로 정리하는 작업이 진행 중이다. 이는 시각화 자료를 활용하여 협업할 수 있도록 활용되고 있다. 기존에 매설되어 있는 설비에 관한 데이터 정보수집은 드론을 활용했으며, 핸드폰에서 APP을 활 용해 관련 정보와 자료를 실시간으로 확인도 가능하다.



그림 3) 드론으로 수집된 정보를 바탕으로 기존에 매설되어 있는 설비를 3D 데이터로 정리



설비 관련 3차원 BIM데이터는 2D 도면에서 발견하지 못한 문제점을 3D의 시각화된 도면 으로 작업하여 간섭체크에 관한 문제점을 파악하고 해결하도록 돕는다.

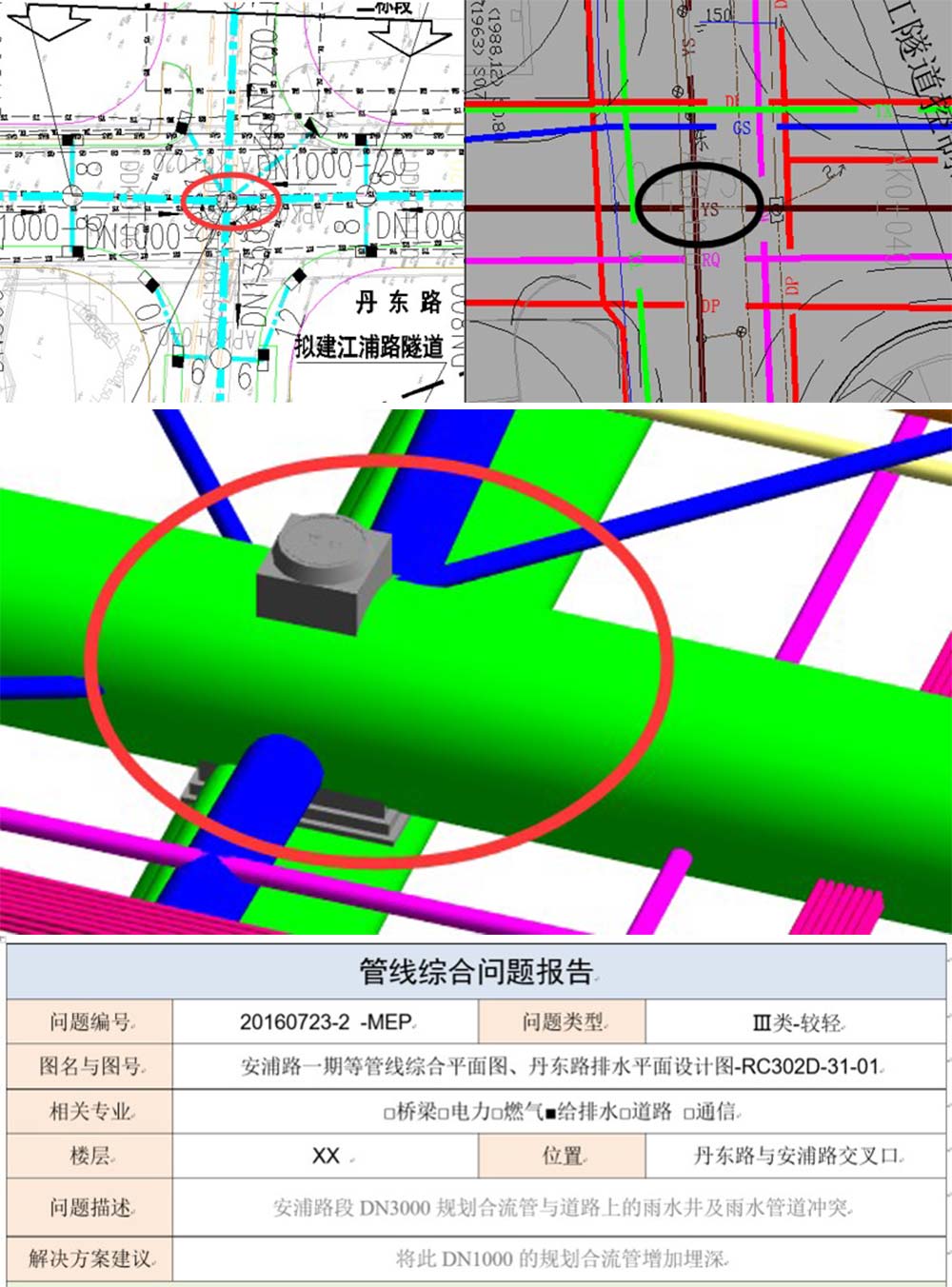

그림 4) BIM데이터를 활용한 간섭체크 및 문제점 파악



그림 5) 설비 배관 정비후 가상 시뮬레이션



양푸강변의 신규 교량건설에 BIM데이터 활용

양푸강변의 교량건설에서 BIM데이터는 시공과정에서 발생하는 오류를 줄이기 위해 사용 된다. 시공 공정을 약간 앞서가는 정도로 3D BIM데이터 작업도 진행한다. 또한, 수시로 드 론을 띄워 현장의 진행 상황을 체크하고 간섭체크에 관한 사항도 시각화 시스템(VR)을 활 용하여 시뮬레이션 함으로써 이해관계나 협업을 돕기도 하며, 시공 과정의 공정 시간 및 건 설 비용을 줄이기 위한 방법으로 쓰이기도 한다.

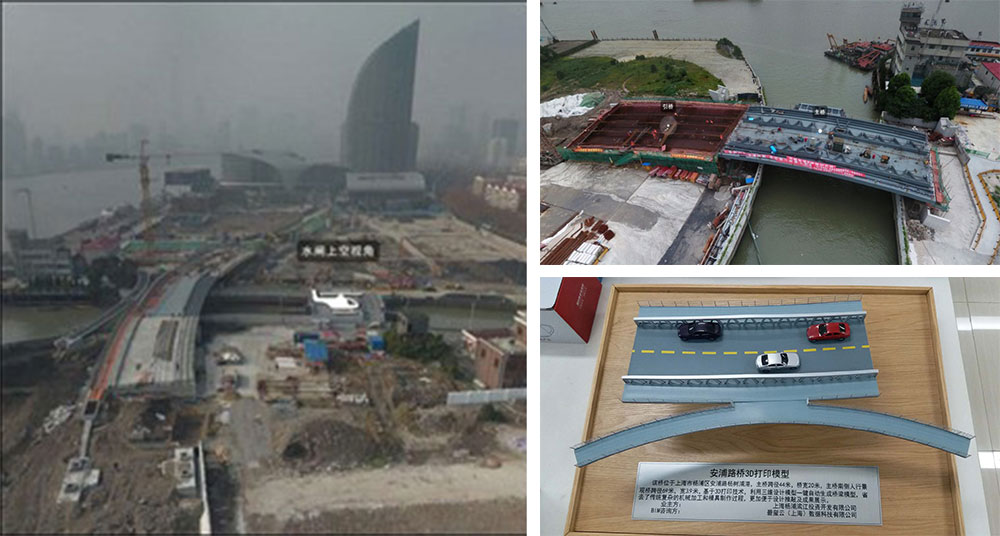

그림 6) 교량 시공을 위해 현장 부지의 데이터 정보 수집 및 3D프린터 활용

또한, 핸드폰 APP을 활용하여 현장 상황 파악 및 문제점을 확인하고 빠른 대처가 가능하 도록 하고 있다.

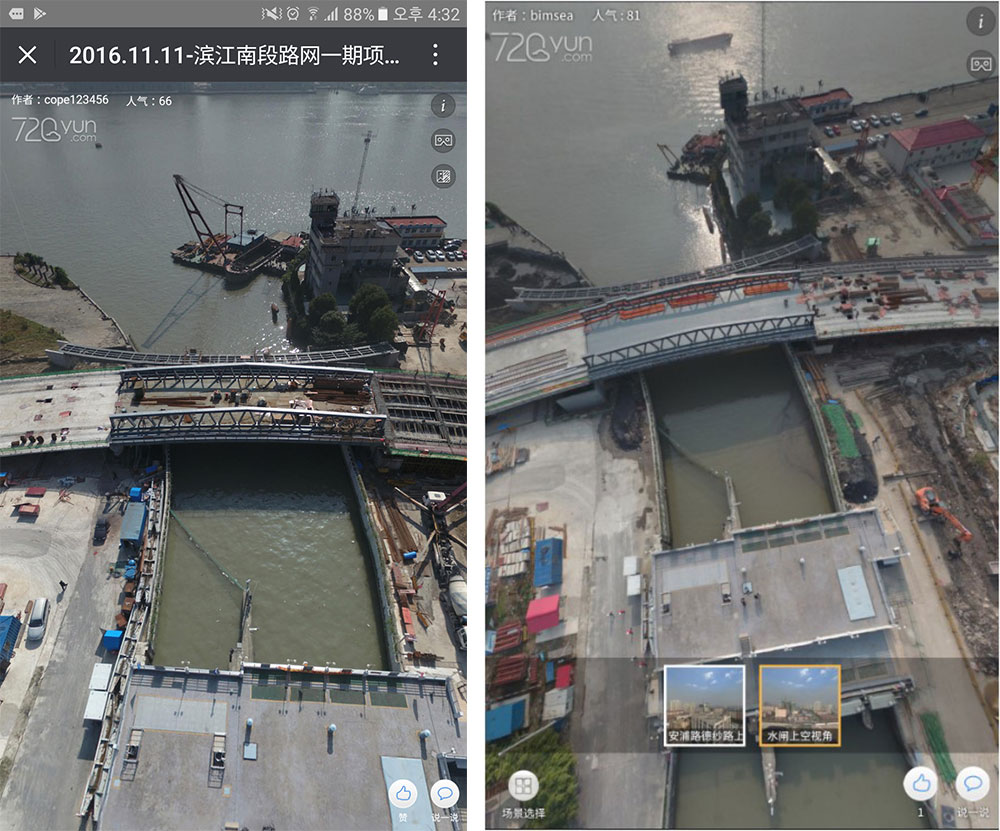

그림 7) 핸드폰 APP을 활용한 현장 시공 관리(드론 활용



그림 8)의 시뮬레이션(VR)은 실제 교량을 완성했을 때의 모습을 3D 데이터를 활용해 미 리 시연한 것이다.

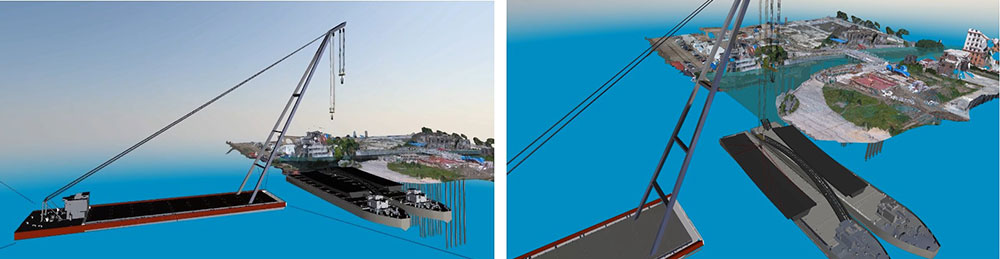

그림 8) VR, AR을 활용한 교량건설 가상 시뮬레이션

양푸강변 황푸지구의 교량 건설 프로젝트의 경우, 프리캐스트 세그먼트 (PC공법)공법을 활용하여, 공장에서 자체적으로 제작한 교량의 상판을 가져와 어떻게 설치할 것인가에 대 한 가상의 시뮬레이션(VR, AR)을 시각화 시스템을 통해 보여준다. 실제로 교량을 설치할 때 발생할 수 있는 시공상의 문제점을 확인해 문제점을 미리 발견할 수 있다.



그림 9-1) 프리캐스트 세그먼트 (PC공법) 공법가상 시뮬레이션

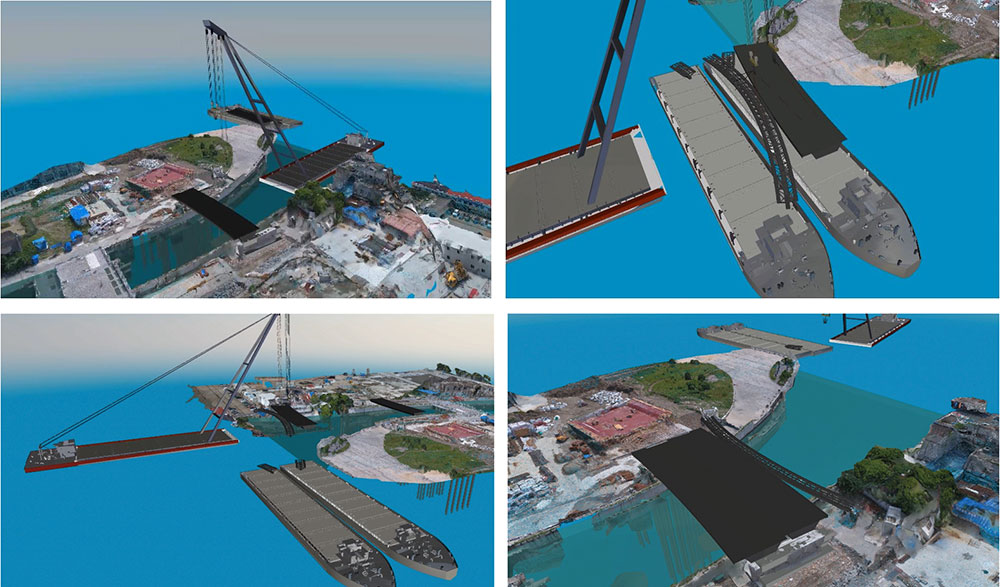

그림 9-2) 프리캐스트 세그먼트 (PC공법) 공법가상 시뮬레이션





교량 건설에 사용되는 가상 시뮬레이션은 시공업자의 이해를 돕고 현장에서의 작업지시가 수월하게 돕는다. BIM데이터 설계에 관한 내용을 가상의 시뮬레이션(AR, VR)으로 사용 해서 건축주뿐만 아니라, 각 분야 전문 기술자들 간의 협업을 이끌어 내기도 한다.



스마트 시티의 BIM 활용



양푸강변 황푸지구의 스마트 시티 조성은 아직 계획 단계에 있다. 스마트 시티를 조성하는 주요한 목적은 건축물의 관리뿐만 아니라 주변 시설물, 설비 배관 교통 등 주변의 모든 요 소들을 관리하는 것이다. 하지만 중국은 아직 스마트 시티에 대한 정보가 부족하다. 스마트 시티에 대한 구상은 가지고 있으나 그러한 업무를 처리할 만한 업체가 적기 때문이다. 아직 까지 진행된 사항은 없지만 관련된 자료조사 및 가상의 시뮬레이션은 진행중이다.

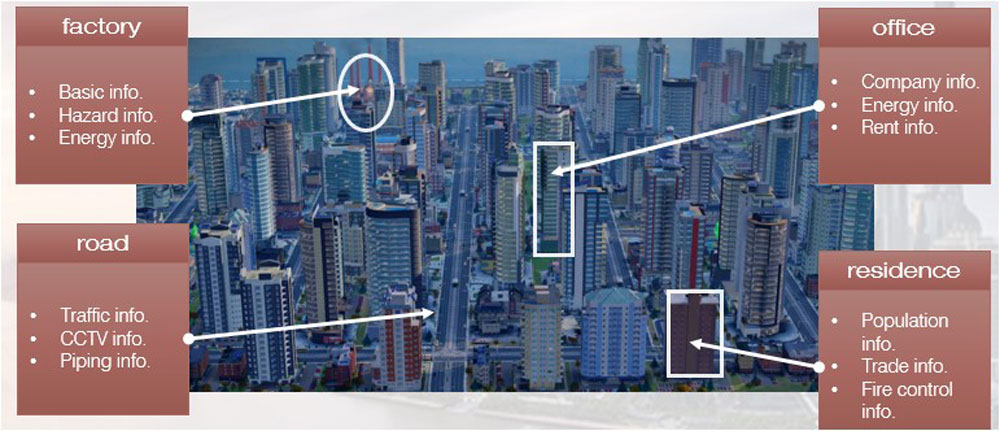

그림 10) CIM (City Intelligent Model) 스마트 시티 가상 시뮬레이션





양푸강변 프로젝트의 건축물 관리에 관한 시스템 개발 및 진행 상황을 QR코드을 활용해 휴대폰 및 iPad 와 같은 기기로 파악이 가능하도록 하고 있다. 차후 이러한 데이터를 바탕 으로 건축물의 관리가 가능하도록 BIM 데이터를 기반으로한 관리 시스템을 구상중이다.



중국의 건설 산업에서 BIM이 차지하는 영역은 점점 커지고 있으며, BIM을 활용하는 분 야도 많아지고 있다. BIM은 Infrastructure와 같은 공공사업 분야에서 뿐만 아니라, TELECOM과 같은 타 분야에서도 활용하고 있다. 중국의 BIM은 시설물 관리 분야에 많 이 활용되고 있으며, 설계 단계에서 부터 BIM을 활용하는 경우는 많지 않지만, 건설 산업 전반에 BIM이 확산되고 있는 것은 주목해야 할 일이다. 중국의 BIM 기술은 체계적으로 진 행·관리되고 있으며 관련 자료의 업데이트가 꾸준히 되고 있다. 이러한 자료가 정리 및 공 유되면서 BIM은 빠르게 확산되고 있다.

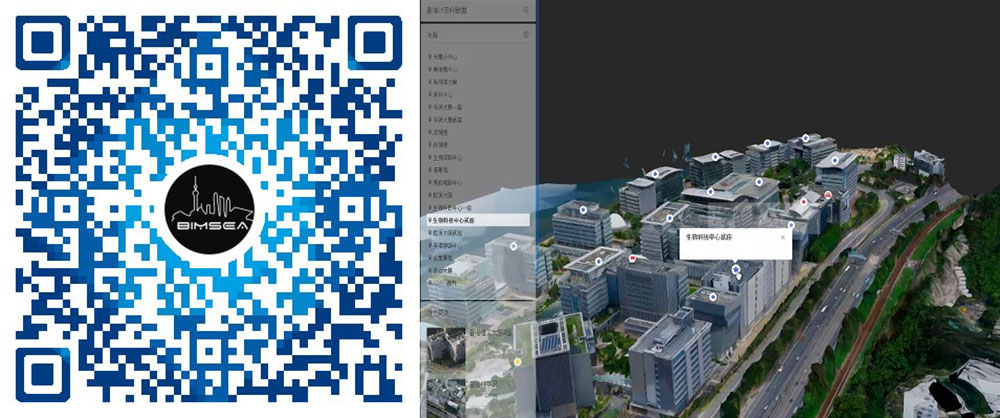

그림 11) QR코드를 활용한 건축물 관리 시스템의 가상 시뮬레이션







글. 이주남 Lee, Junam ┃ BIMSea Technology Inc.

참고 사이트

https://blog.naver.com/k2133836/221275570698

BIM Application in China, JINJIN, 2017.02.24
