중국의 건축 연재 06_중국 건설 산업에서의 사회 기반 시설(Infrastructure) 2018.08

Social Infrastructure in the Chinese Construction Industry



중국의 건설 산업내에서 BIM을 잘 활용하고 있는 분야는 '사회 기반 시설 (Infrastructure)' 이다. 중국에는 국영기업이 많아 철도, 고속도로, 지하철, 교량 등을 위한 BIM 데이터 관리 시스템을 요구하는 경우가 대다수다. 또한, 국영기업의 BIM 데이터 관리는 다른 유사 프로 젝트에도 사용되기 때문에 데이터의 관리가 중요하다고 할 수 있다. 사회기반시설의 데이 터 관리는 '2018상하이건설 정보 모델 기술 응용 발전 보고서의 사례모음집（건축사지 7월 호 참조）'을 통해서도 알 수 있듯이 업무를 위한 공동의 정보로 활용할 수 있도록 하고 있다.



쿤밍(KUNMING)의 BIM을 기반으로 한 지하철 운영 관리 시스템 (BIMSea) 사례



현재 진행되고 있는 Beijing Urban Construction Intelligent Control Co., Ltd. (北京城建智 控科技有限公司)의 'UCD Rail Transit BIM Engine' 시스템 개발은 중국 쿤밍(KUNMING) 에 새로 건설되는 지하철 역사의 BIM시각화 관리 시스템이다. 이 시스템은 지하철 운영 및 유지보수 관리 업무를 위한 것으로, 중국의 경우, BIM을 시각화된 운영 관리시스템에 많 이 활용하고 있다.

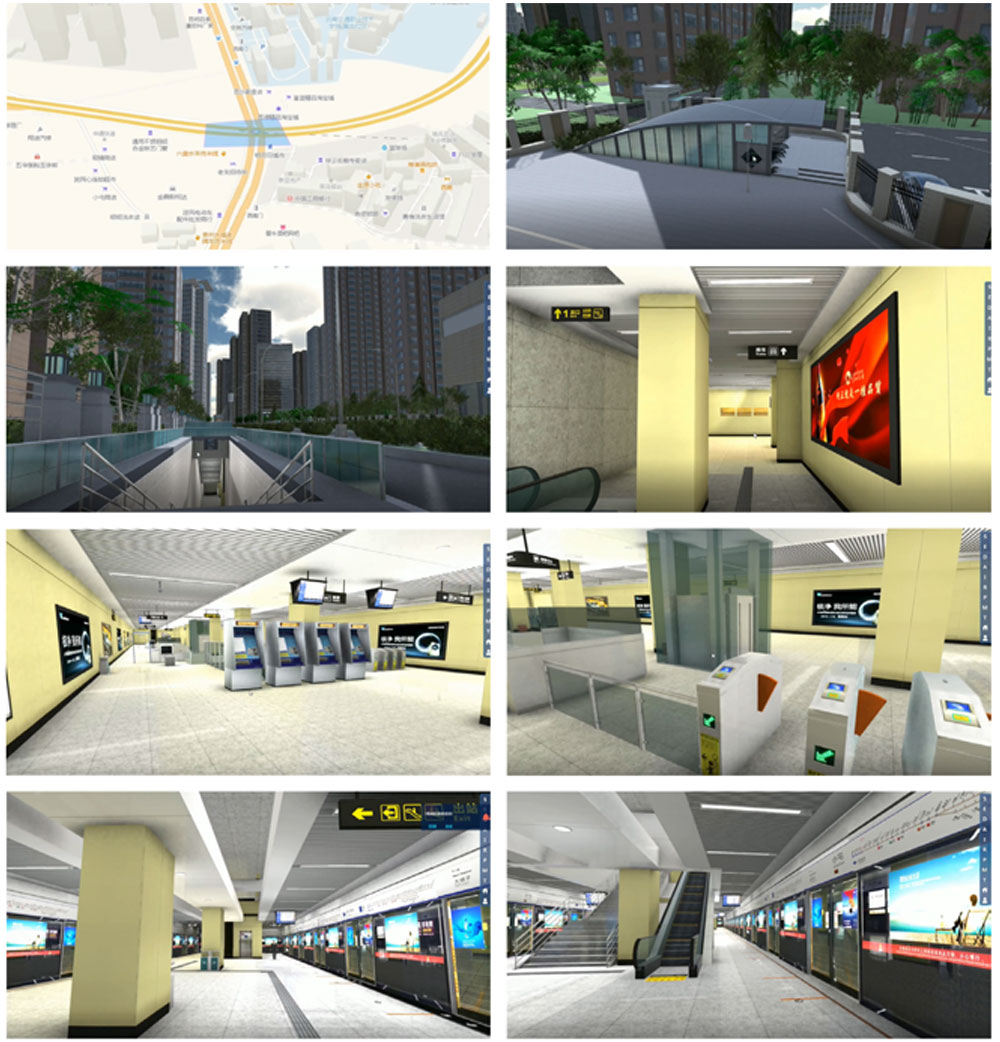

Figure 1. 쿤밍지하철 역사 3D 시뮬레이션

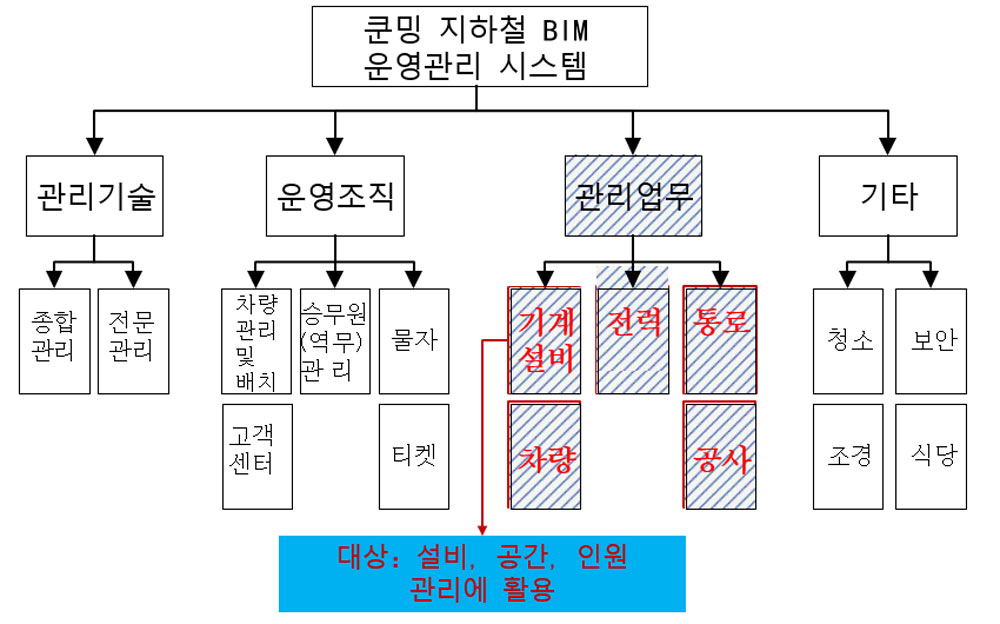

Figure 2. 쿤밍 지하철 BIM 운영관리 시스템 개요도



쿤밍 지하철 BIM 운영관리 시스템 중 설비 관련 시스템 사례



중국의 지하철 역사를 살펴보면, 설비 부분 관리가 원활하게 이뤄지지 않아 점검 및 데이 터의 관리에 어려움을 겪기 시작했다. 이러한 이유로 지하철 프로젝트에BIM을 활용하게 되었고, 쿤밍 지하철 BIM 운영관리 시스템 시각화 관리 시스템을 도입함으로써 다음과 같 은 성과를 이루었다.



- 지하철 역사의 설비점검 및 관련 데이터 관리 가능

- BIM 데이터를 활용한 맞춤형 운영 관리 가능

- 지하철 역사의 문제가 발생할 경우, 수리의 전과정을 BIM데이터로 저장 관리함으로써 유사한 문제가 발생할 경우, 시간, 비용, 인력 절감 가능

- BIM데이터로 설비의 수량 파악 및 분류 기준을 통일함으로써 유사한 프로젝트에 적용 가능

- BIM데이터 관리 수준의 향상으로 지하철 역사의 정기점검의 횟수를 연1회에서 월 1회로 가능

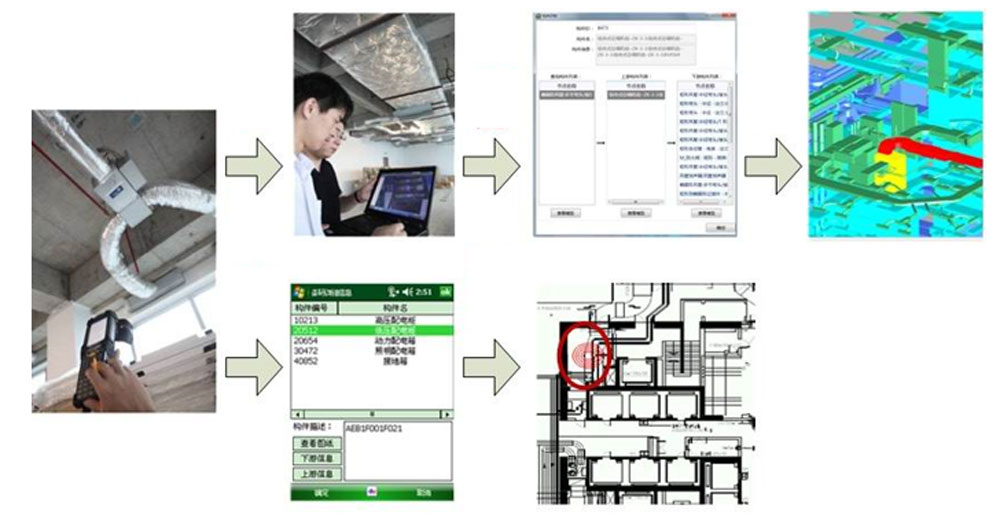

Figure 3. Figure 3. BIM 유지보수 관리 시스템 사례



이러한 BIM관리 시스템의 기반은 중국에서 잘 활용되고 있는 QR코드를 이용한 모바일 APP과 3차원 BIM데이터를 이용한 VR, AR과 같은 미디어를 가지고 지하철 역사의 유지보수에 관한 모든 단계의 추적 관리가 가능하게 되었다. 다음은 쿤밍 지하철 BIM 운영관리 시스템의 설비부분에 관한 데이터 관리를 보여주는 사례이다.



Figure 4. 도면화된 BIM 데이터의 설비 분류 정보

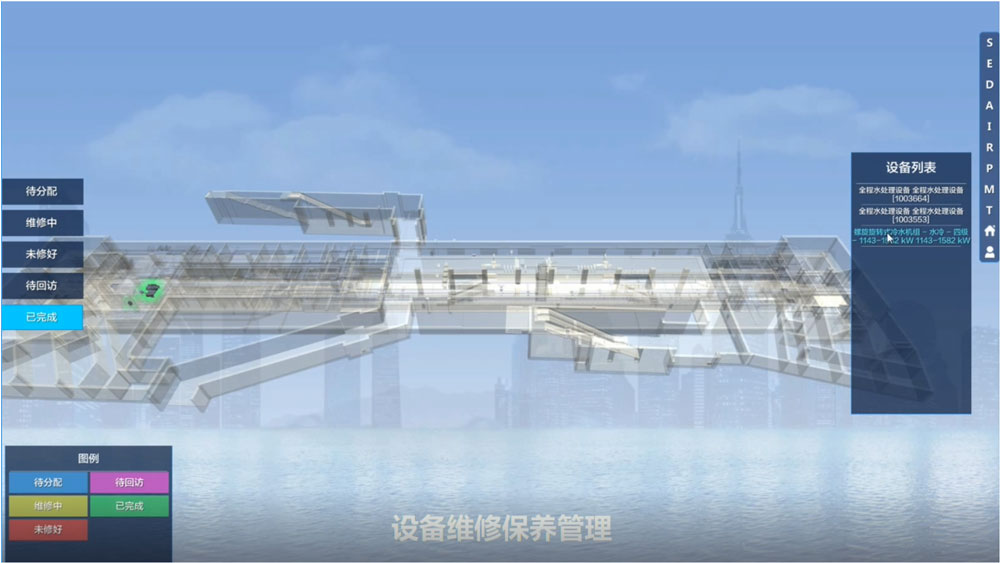

Figure 5. 지하철 역사의 설비 이상 발견시 관리 시스템을 통해 확인

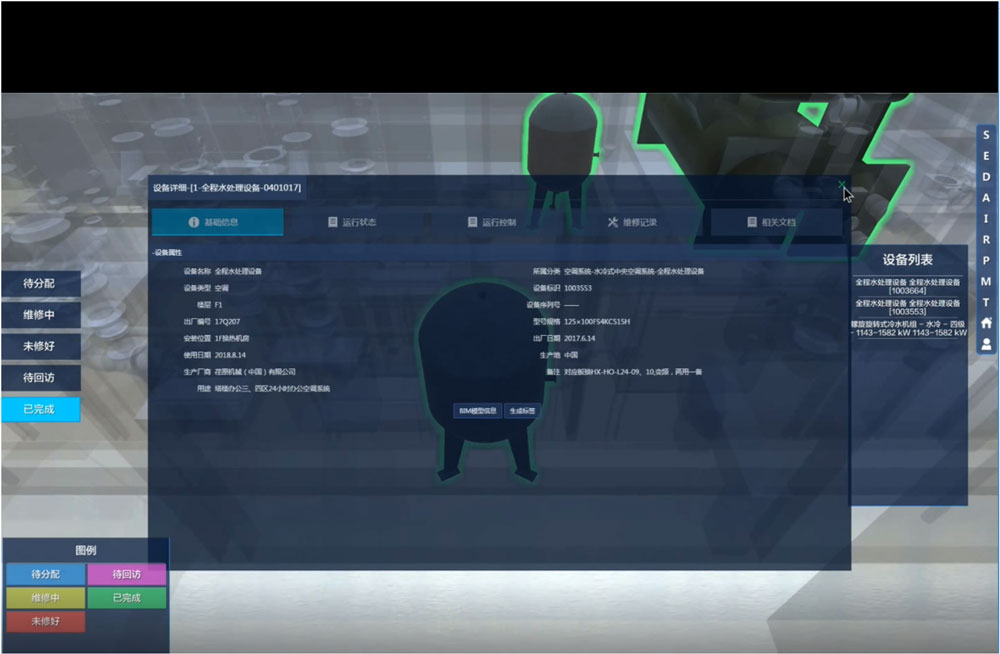

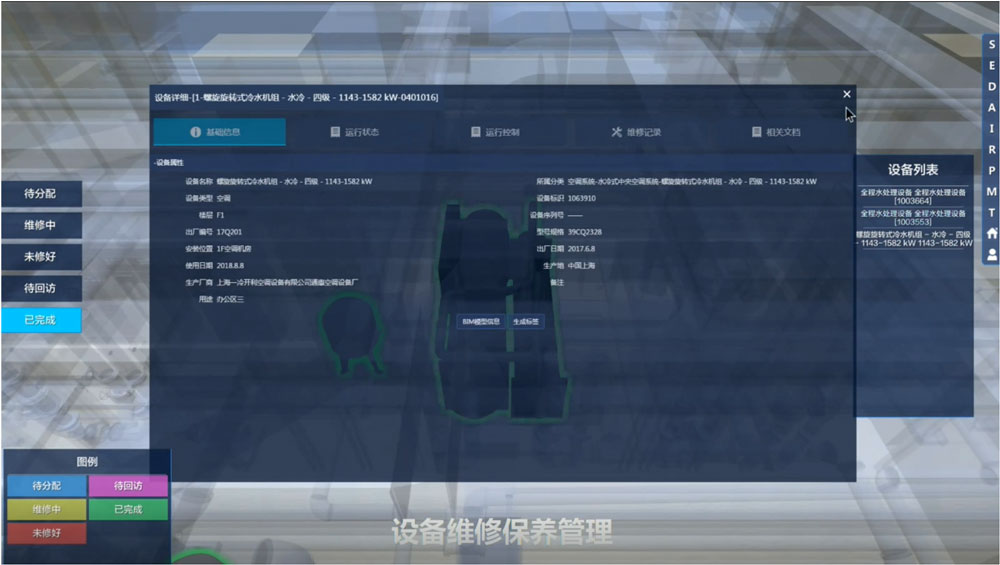

Figure 6. 이상이 발견된 설비에 관한 BIM데이터 정보 확인

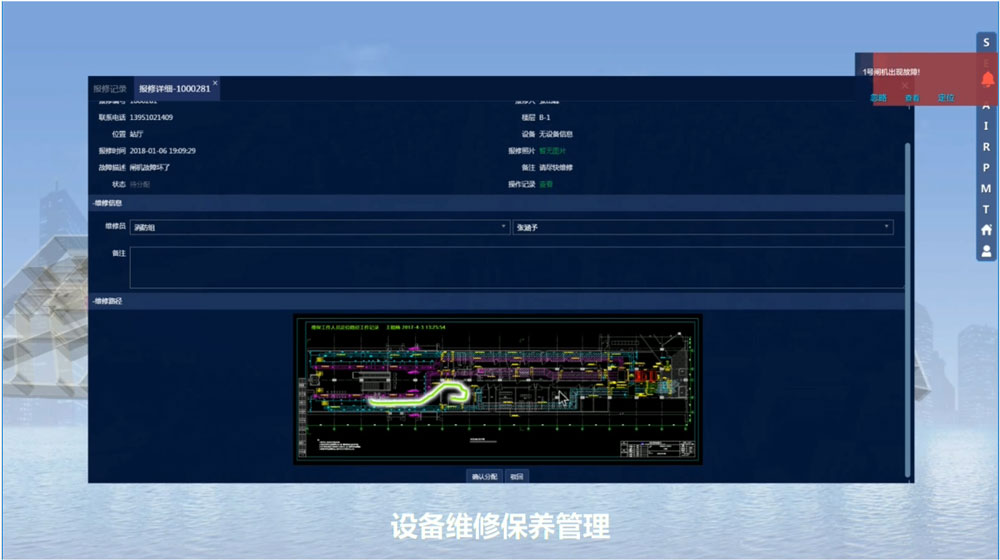

Figure 7. 문제 해결 방안 및 관련 자료 저장

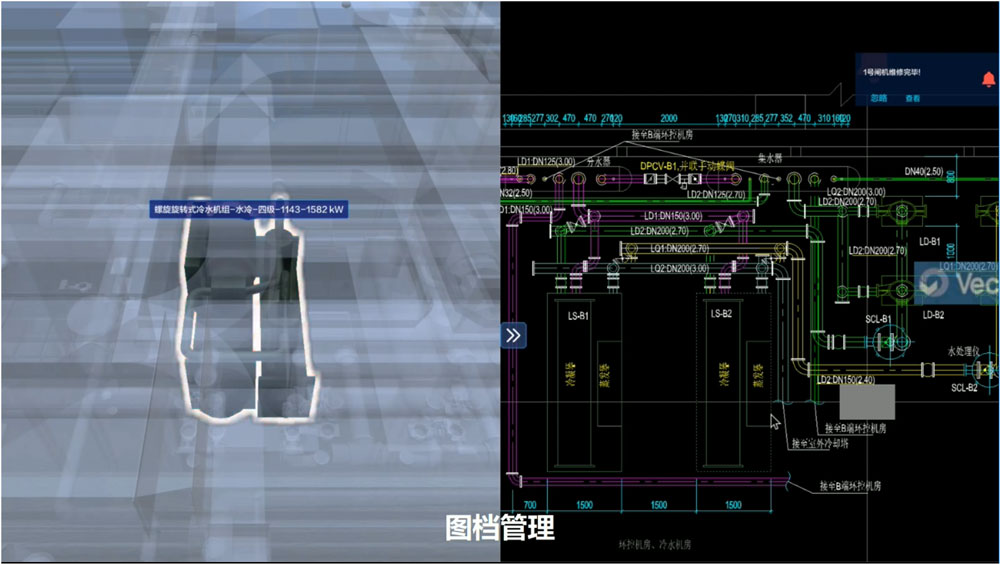

Figure 8. 설비 도면 관리, 수량 파악, 위치 추적 등에 BIM 데이터 활용



쿤밍 지하철 BIM 운영관리 시스템 중 공간 관련 시스템 사례



쿤밍(KUNMING)의 지하철 역사는 설비 및 시설 공간의 점검 및 중앙제어가 가능하도록 FAS(FactoryAS)、BAS(Building Automatic System)시스템을 요구하고 있다. 이러한 시스 템은 환경 에너지 소모가 낮아 쾌적한 공간을 제공하기 위한 에어컨 시스템 및 환기 시스 템에 활용되고 있다. 환기 및 에어컨과 같은 공간의 공기 순환 시스템은 지하철 역사를 만들 때 가장 중요시 되 는 요구사항으로 전기 사용량 체크하거나 점검 사항에 관한 데이터를 관리할 수 있도록 시 스템을 제공하고 있다.

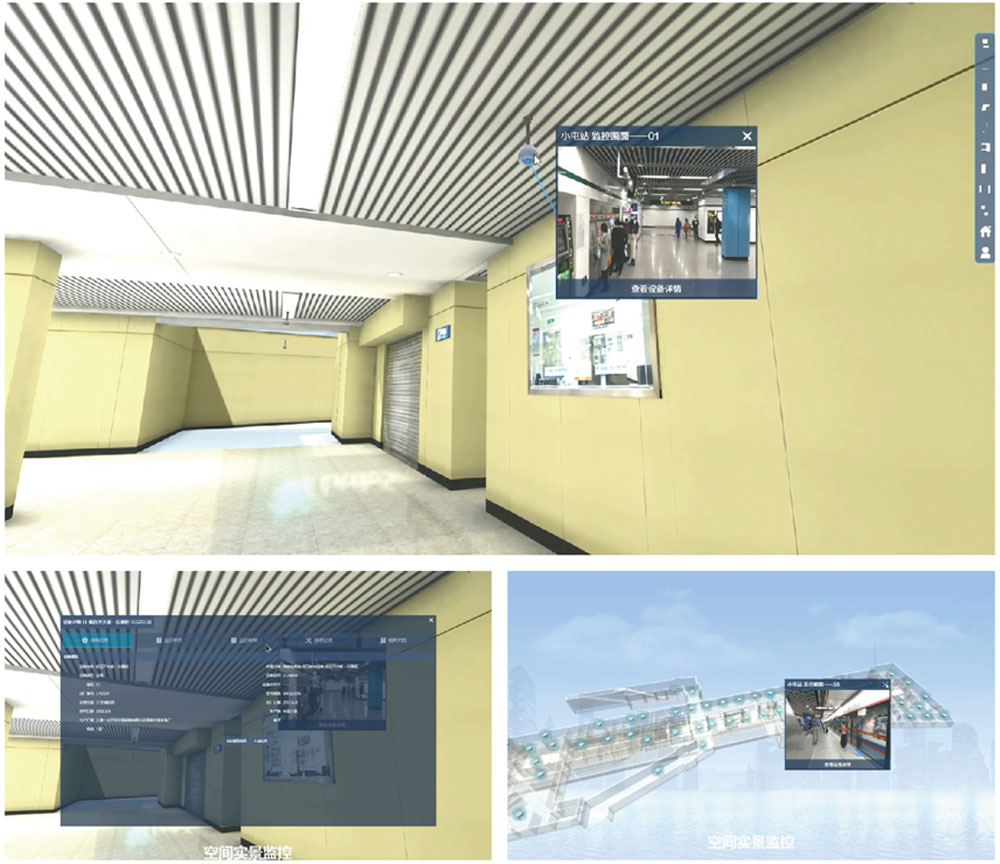

Figure 9. CCTV등을 활용하여 지하철 역사의 모든 공간을 시각적으로 확인

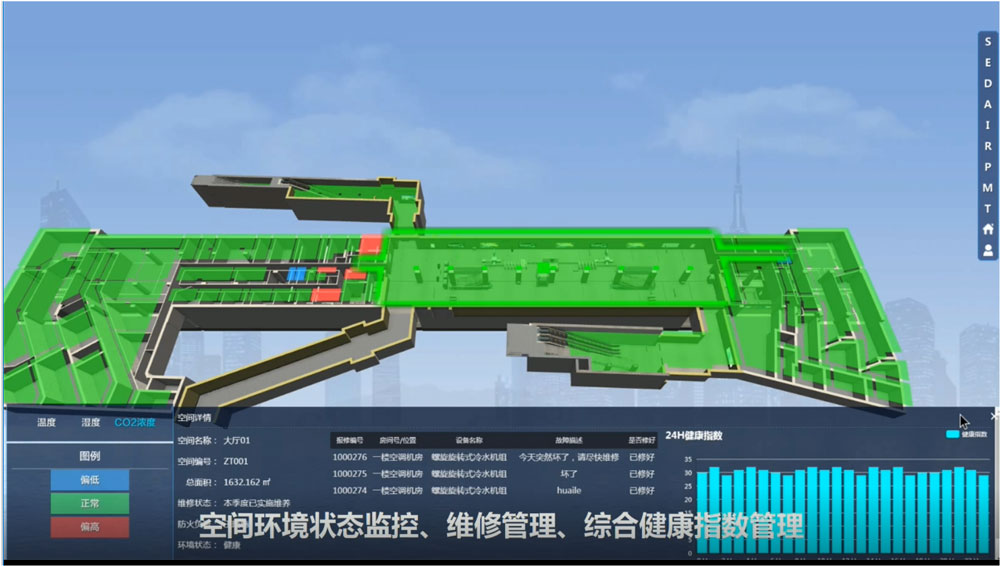

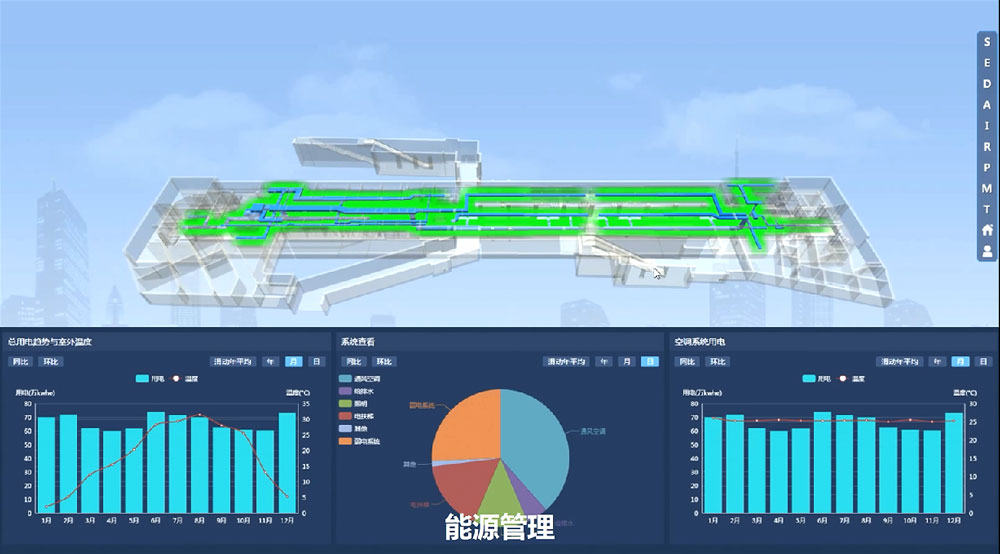

Figure 10. 공기 순환을 위한 데이터 관리 시스템



쿤밍 지하철 BIM 운영관리 시스템 중 인력 관리 시스템 사례



교통 시설의 운영 방식에서 정보화 및 자동화 수준이 낮아 관리가 어려워지자 중국의 지하 철 프로젝트에 BIM을 적용하기 시작했다. 이러한 문제점을 해결하기 위해 인력을 확충하 게 되었고, 인력 확충은 지하철 운영비용의 50%까지 차지하게 되었다. 따라서 효율적으로 인력을 관리하기 위해 현장의 인력배치, 연락처 공유, 위치 파악, 돌발 적인 상황에 대처할 수 있는 관리 시스템을 요구하게 되었고, 현장 인력관리에 관한 데이 터를 BIM으로 관리하게 되면서 최소한의 인력으로 최대의 효과를 가져올 수 있게 되었다.

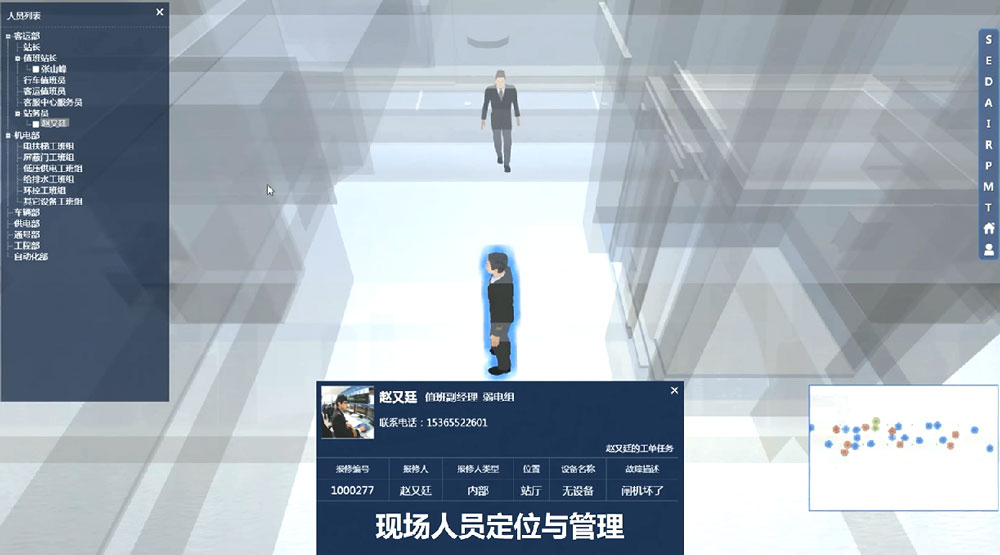

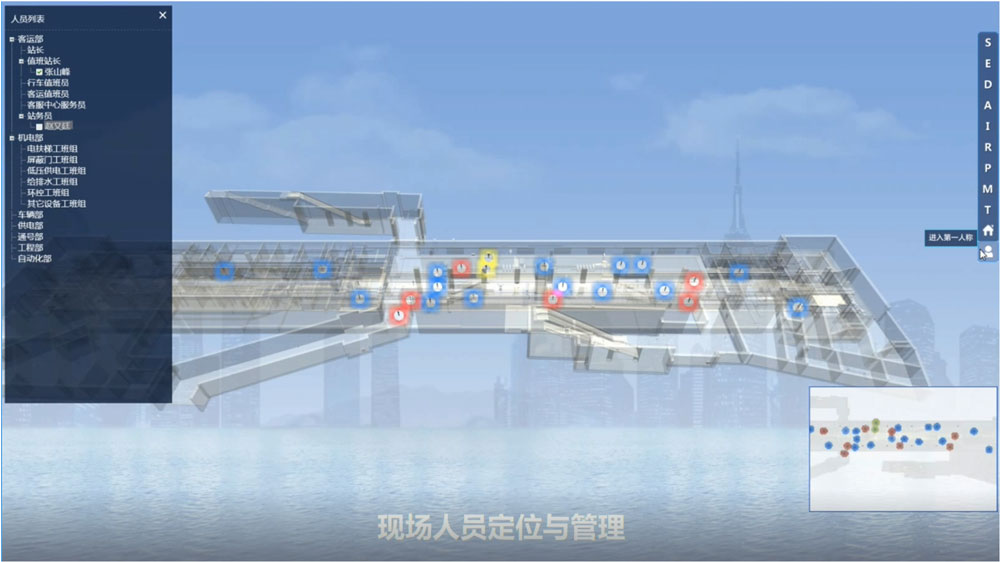

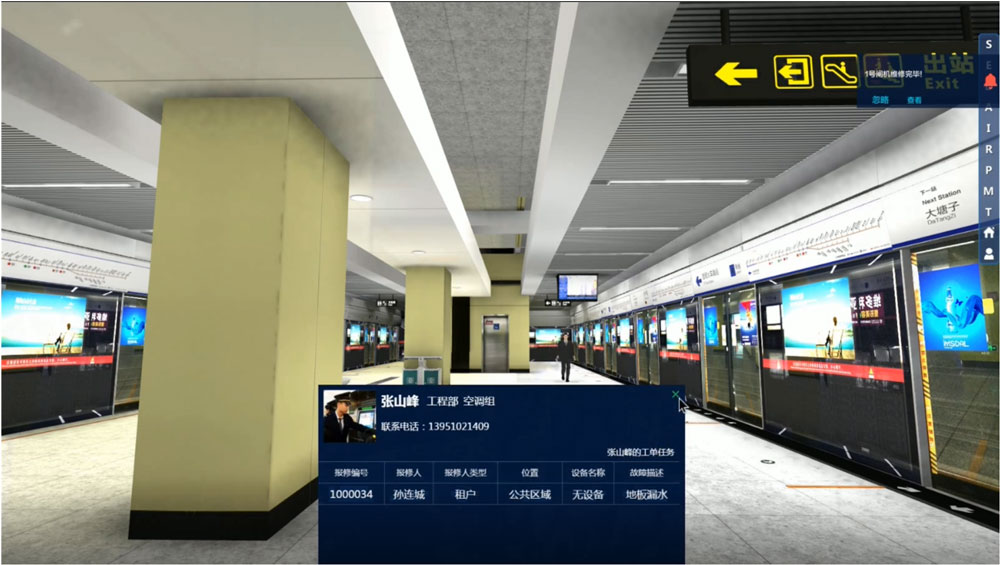

Figure 12. 현장 인원 관리 시스템

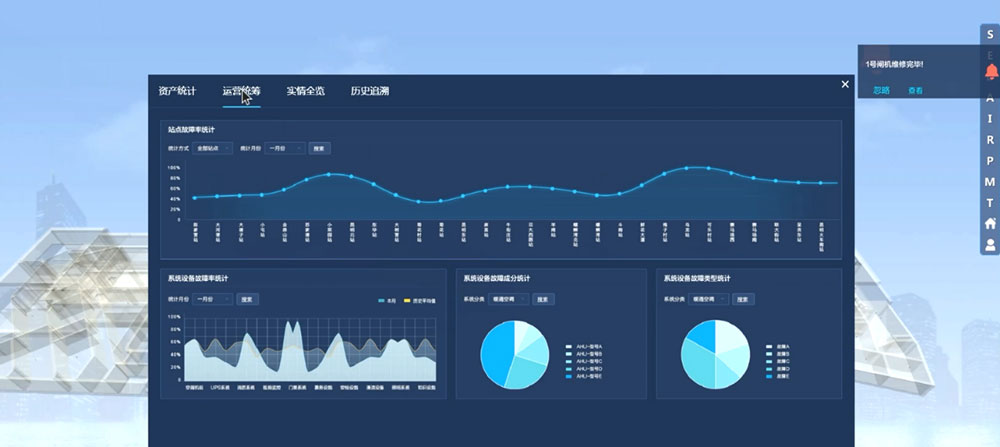

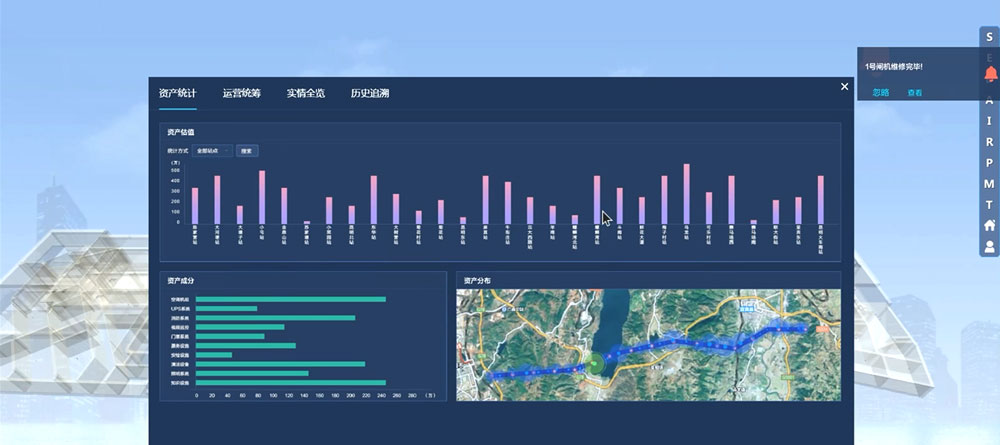

Figure 13. 지하철의 배차 및 이동 경로에 관한 데이터 분석

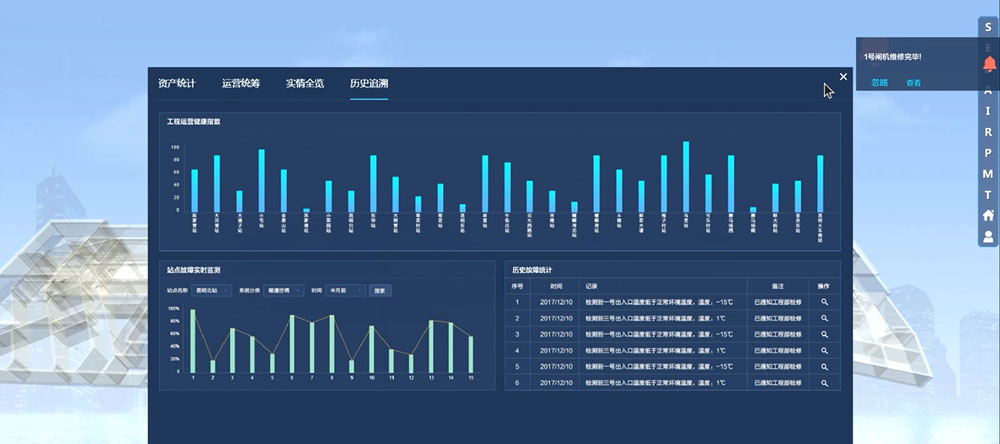

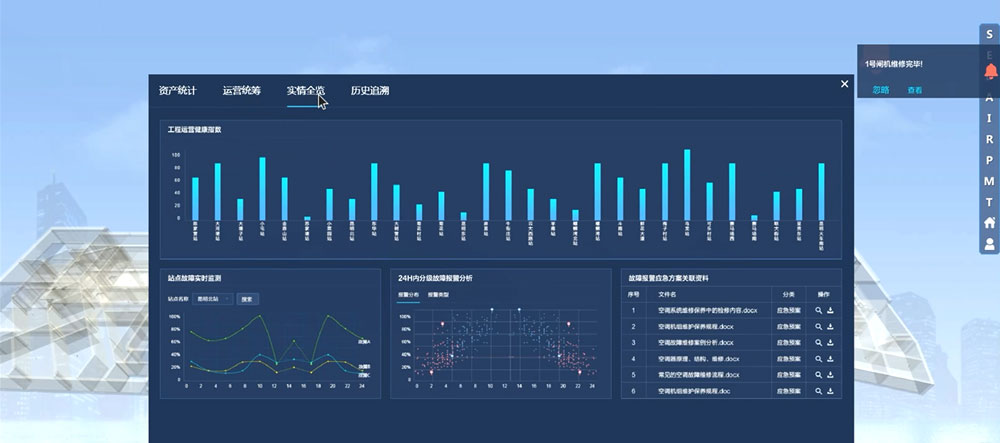

Figure 14. 지하철 역사 관리 통계 자료 저장 시스템 (BIM 데이터 관리)



참고 사이트

杨之恬(2018.06.30),

BIM기반의 철도 운영 관리 시스템 (基于BIM的 轨道交通智慧运维系统)













글. 이주남 Lee, Junam ┃ BIMSea Technology Inc.
